Freelander 2. Многофункциональные модули

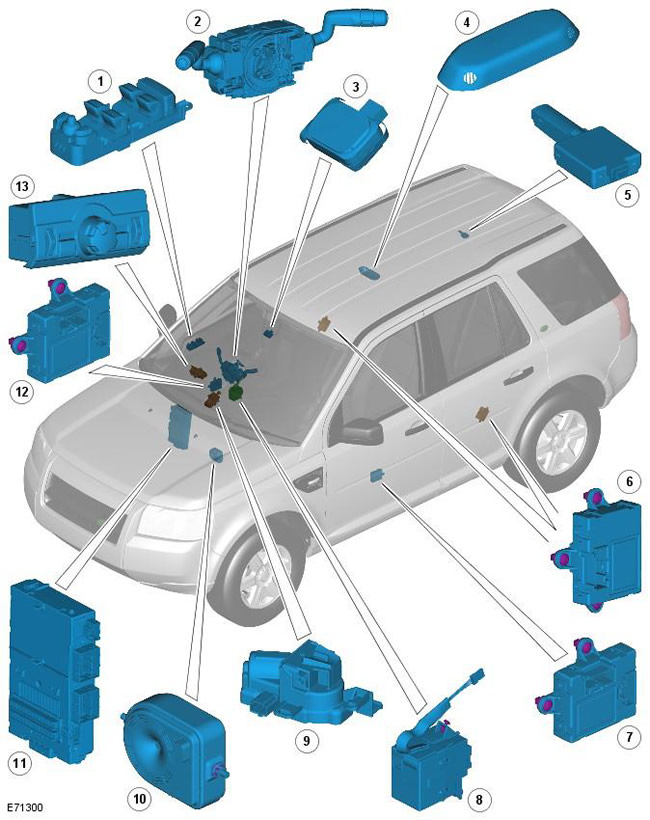

Расположение элементов - шина LIN











Поз.	№ запасной части	Наименование
1	-	Блок переключателей на двери водителя
2	-	Модуль рулевого колеса
3	-	Датчик дождя
4	-	Объемный датчик
5	-	Радиочастотный приемник
6	-	Модули левой/ правой задних дверей
7	-	Модуль двери пассажира
8	-	Модуль управления запуском
9	-	Электронная блокировка рулевой колонки
10	-	Сирена сигнализации с автономным питанием (BBUS)
11	-	Центральная электрораспределительная коробка (CJB)
12	-	Модуль двери водителя
13	-	Модуль переключателя освещения

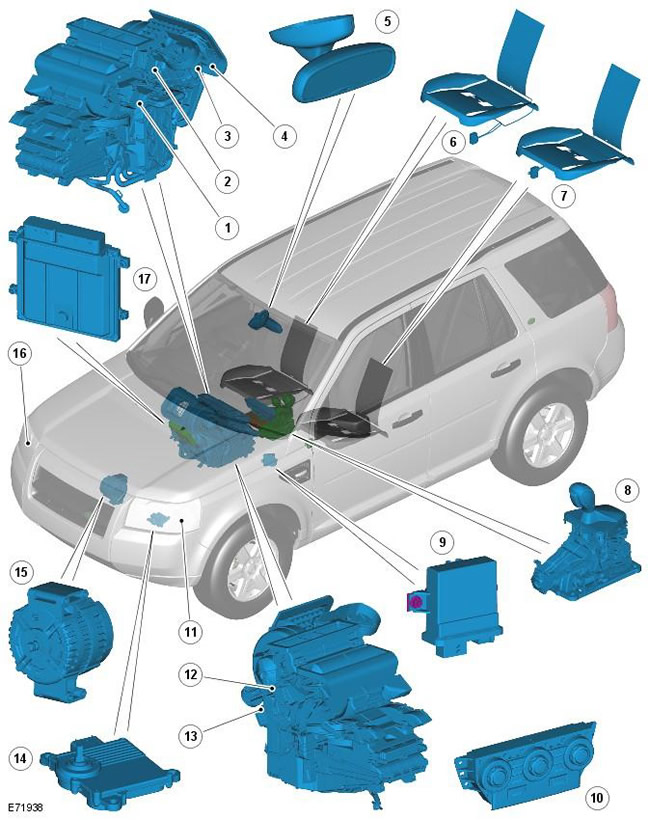

Поз.	№ запасной части	Наименование
1	-	Модуль исполнительного устройства заслонки 1
2	-	Модуль исполнительного устройства заслонки 2
3	-	Модуль исполнительного устройства заслонки 3
4	-	Датчик качества воздуха
5	-	Датчик влажности
6	-	Модуль обогрева правого сиденья
7	-	Модуль обогрева левого сиденья
8	-	Модуль рычага селектора
9	-	Модуль управления корректором фар
10	-	Модуль управления температурой (ATC)
11	-	Блок управления левой фарой
12	-	Модуль исполнительного устройства заслонки 4
13	-	Модуль исполнительного устройства заслонки 5
14	-	Модуль управления коробкой передач (TCM)
15	-	Модуль управления генератором
16	-	Блок управления правой фарой
17	-	Модуль управления двигателем (ECM)

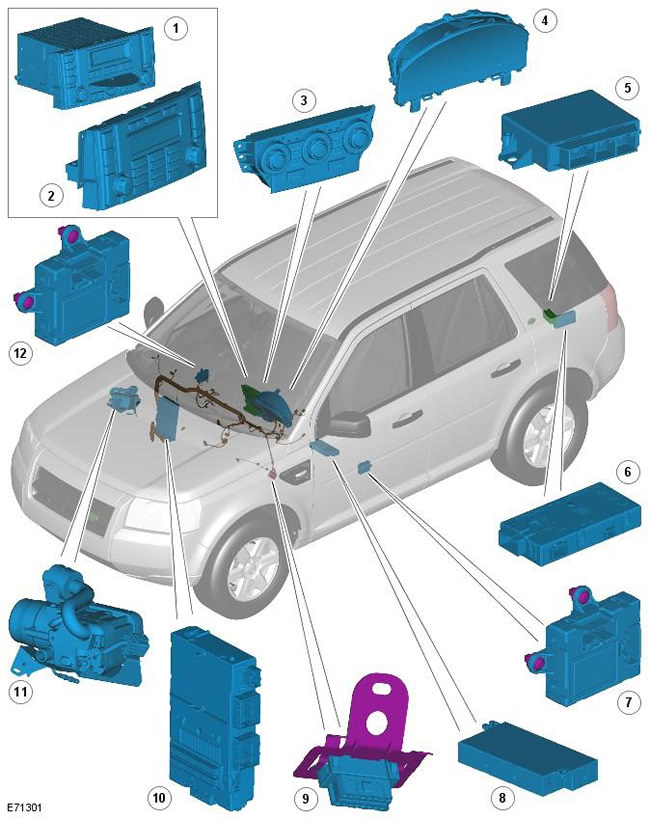

Расположение элемента - среднескоростная шина CAN









ПРИМЕЧАНИЕ: Показан автомобиль с левосторонним управлением



Поз.	№ запасной части	Наименование
1	-	Интегрированный модуль управления (ICM) - аудиосистема Lo-Line
2	-	Интегрированный модуль управления (ICM) - аудиосистема Hi-Line
3	-	Модуль ATC
4	-	Щиток приборов
5	-	Модуль системы помощи при парковке
6	-	Модуль прицепа
7	-	Модуль двери водителя
8	-	Модуль запоминания положения сидений
9	-	Диагностический разъем
10	-	CJB
11	-	Модуль отопителя, работающего на топливе
12	-	Модуль двери пассажира

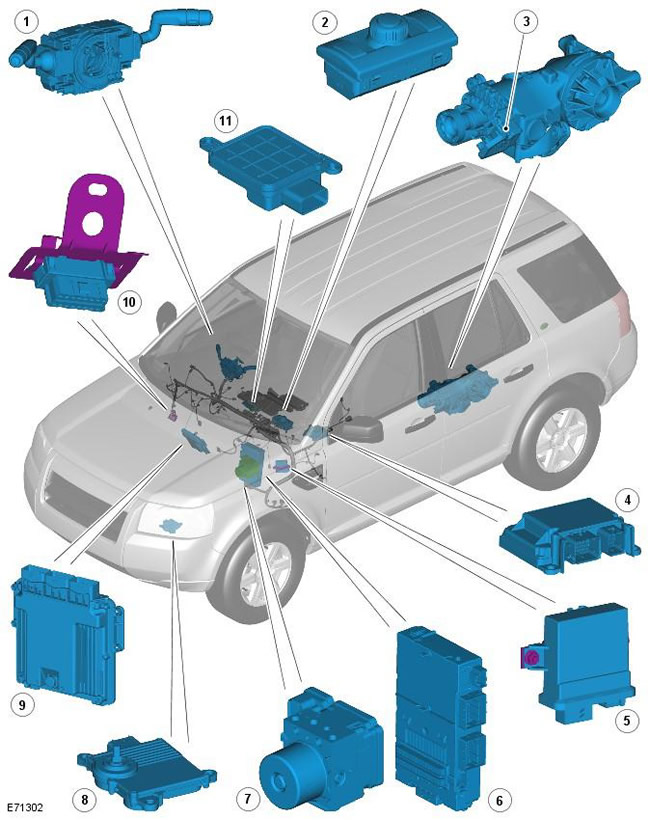

Расположение элемента - высокоскоростная шина CAN











Поз.	№ запасной части	Наименование
1	-	Датчик угла поворота рулевого колеса
2	-	Блок управления системы "Terrain Response"
3	-	Модуль электронного управления задним дифференциалом
4	-	Модуль управления вспомогательной удерживающей системой (RCM)
5	-	Модуль управления корректором фар
6	-	CJB
7	-	Модуль антиблокировочной системы тормозов
8	-	TCM
9	-	Модуль управления двигателем (ECM)
10	-	Диагностический разъем
11	-	Датчик классификации водителя/пассажира (OCS) - только NAS

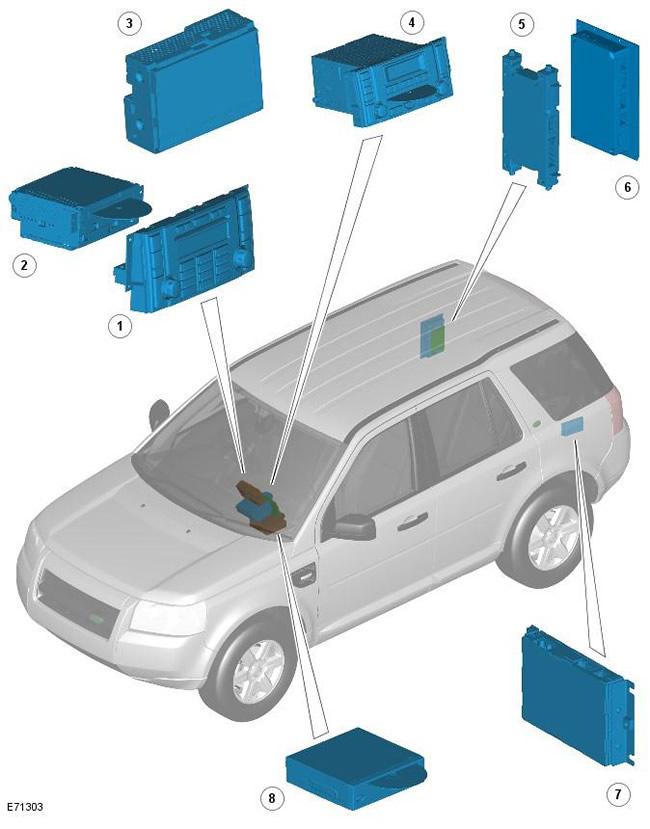

Расположение элемента - MOST











Поз.	№ запасной части	Наименование
1	-	Интегрированный модуль управления (ICM) - фронтальная пластина
2	-	Интегрированный головной блок (IHU) - Hi-Line
3	-	Сенсорный дисплей (TAD)
4	-	Интегрированный головной блок (IHU) - Hi-Line
5	-	Телефонный модуль Bluetooth
6	-	Усилитель/тюнер
7	-	Приемник системы цифрового аудиовещания (DAB)
8	-	Компьютер навигационной системы
