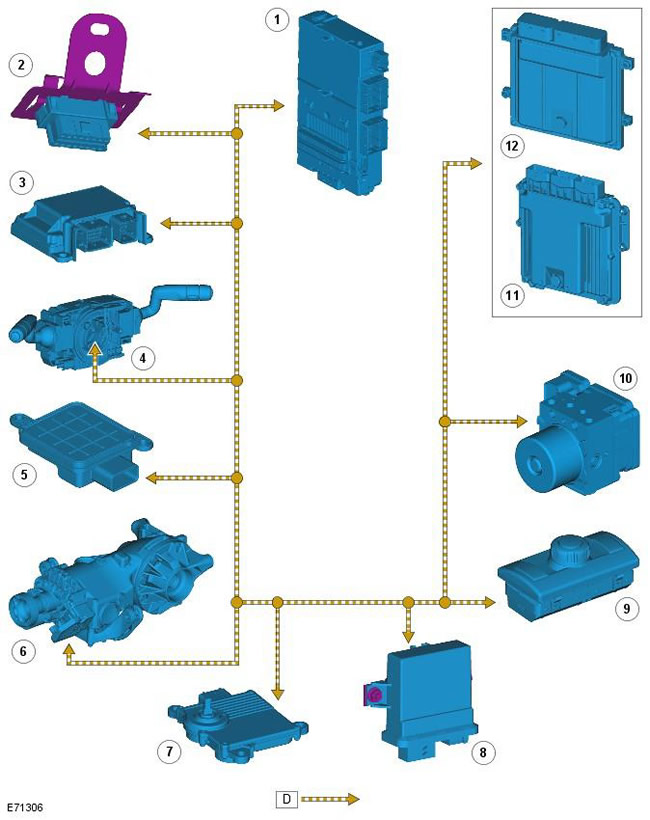

Freelander 2. Схема управления - высокоскоростная шина CAN








ПРИМЕЧАНИЕ: D = Высокоскоростная шина CAN


Поз. № запасной части Наименование
1 - CJB
2 - Диагностический разъем
3 - Модуль управления вспомогательной удерживающей системой (RCM)
4 - Датчик угла рулевого колеса
5 - Датчик классификации пассажира - Только автомобили для Северной Америки (NAS)
6 - Модуль электронного управления задним дифференциалом
7 - TCM
8 - Модуль управления коррекцией наклона света фар
9 - Блок управления системы "Terrain Response"
10 - Модуль антиблокировочной системы тормозов (ABS)
11 - ECM - TD4
12 - ECM - i6

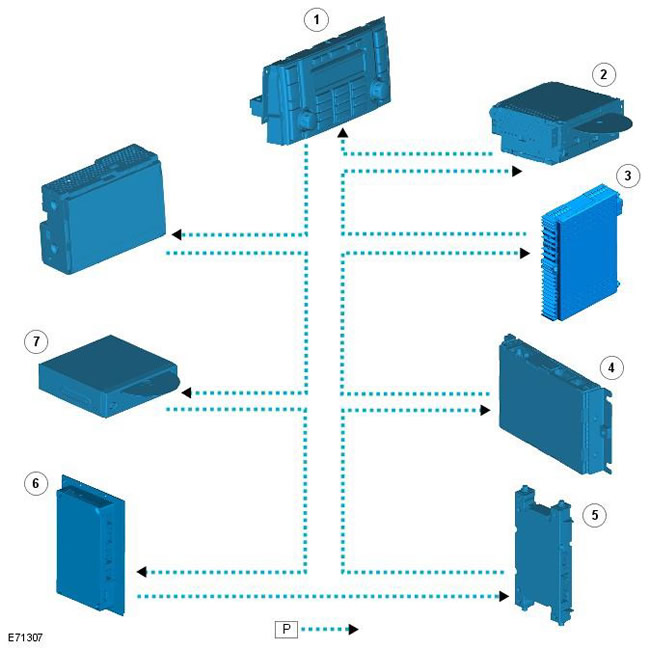

Freelander 2. Схема управления - MOST








ПРИМЕЧАНИЕ: P = MOST


Поз. № запасной части Наименование
1 - Бортовой модуль управления
2 - Интегрированный головной блок
3 - Модуль радио High Definition (HD) (с высокой четкостью) (только для Северной Америки - начиная с 2009 модельного года)
4 - Приемник системы цифрового аудиовещания (DAB)/ приемник цифрового спутникового радиовещания (SDARS) (только для Северной Америки - начиная с 2009 модельного года)
5 - Телефонный модуль с Bluetooth
6 - Усилитель
7 - Спутниковый навигационный компьютер
8 - Сенсорный дисплей (TSD)
