Freelander 2. Вспомогательная электрораспределительная коробка

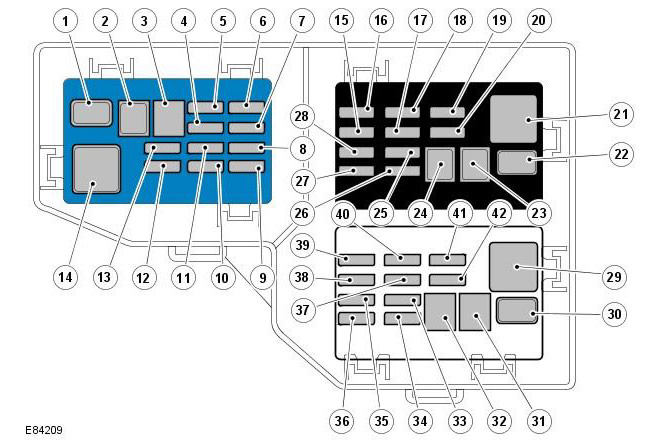

Вспомогательная электрораспределительная коробка (AJB) зависимости от комплектации автомобиля включает в себя до трех отдельных элементов. Корпус каждой электрораспределительной коробки имеет следующий цветовой код:
  • AJB 1 = Черный
  • AJB 2 = Белый
  • AJB 4 = Синий

ПРИМЕЧАНИЕ: AJB 3 не используется на Freelander 2.



Реле во вспомогательной электрораспределительной коробке 1



Наименование № позиции Автомобиль Описание
Реле RA1 21 Все Обогрев заднего стекла
Реле RA2 22 Все Электродвигатель очистителя заднего стекла



Плавкие предохранители во вспомогательной электрораспределительной коробке 1



Наименование № позиции Автомобиль Описание
Плавкий предохранитель FA1 16 Все Модуль двери водителя
Плавкий предохранитель FA2 15 Все Модуль двери пассажира
Плавкий предохранитель FA3 28 Все Модуль левой задней двери
Плавкий предохранитель FA4 27 Все Модуль правой задней двери
Плавкий предохранитель FA5 18 Все Не используется
Плавкий предохранитель FA6 17 Все Заднее гнездо питания
Плавкий предохранитель FA7 25 Все Реле RA1 AJB
Плавкий предохранитель FA8 26 Все Не используется
Плавкий предохранитель FA9 19 Все Разъем прицепа (аккумуляторное питание)
Плавкий предохранитель FA10 20 Все Модуль управления сиденьем водителя, блок переключателей сиденья водителя
Плавкий предохранитель FA11 23 Все Модуль управления прицепом
Плавкий предохранитель FA12 24 Все Не используется



Реле во вспомогательной электрораспределительной коробке 2



Наименование № позиции Автомобиль Описание
Реле RB1 29 Все Плавкие предохранители FB1 - FB8 AJB
Реле RB2 30 Все Не используется



Плавкие предохранители во вспомогательной электрораспределительной коробке 2



Наименование № позиции Автомобиль Описание
Плавкий предохранитель FB1 39 Все Модуль системы помощи при парковке
Плавкий предохранитель FB2 38 Все Не используется
Плавкий предохранитель FB3 35 Все Модуль управления обогревом сиденья водителя
Плавкий предохранитель FB4 36 Все Модуль управления обогревом пассажирского сиденья
Плавкий предохранитель FB5 40 Все Разъем прицепа (холодильник)
Плавкий предохранитель FB6 37 Все Активная муфта
Плавкий предохранитель FB7 33 Все Не используется
Плавкий предохранитель FB8 34 Все Не используется
Плавкий предохранитель FB9 41 Все Реле электропривода сиденья пассажира
Плавкий предохранитель FB10 42 Все Не используется
Плавкий предохранитель FB11 31 Все Не используется
Плавкий предохранитель FB12 32 Все Не используется



Реле во вспомогательной электрораспределительной коробке 4



Наименование № позиции Автомобиль Описание
Реле RD1 14 Все Контрольная точка в контуре Media Orientated System Transport (MOST)
Реле RD2 1 Все Не используется

ПРИМЕЧАНИЕ: Реле RD1 – это контрольная точка в контуре для подключения тестера, а не реле



Плавкие предохранители во вспомогательной электрораспределительной коробке 4



Наименование № позиции Автомобиль Описание
Плавкий предохранитель FD1 9 Все Модуль управления информационно-развлекательной системы (ICM), навигационный компьютер
Плавкий предохранитель FD2 8 Все Не используется
Плавкий предохранитель FD3 7 Все Усилитель цифрового аудиовещания (DAB), тюнер DAB/ цифрового спутникового радиовещания (SDARS)
Плавкий предохранитель FD4 6 Все Модуль управления телефоном
Плавкий предохранитель FD5 10 Все Не используется
Плавкий предохранитель FD6 11 Все Головной аудиоблок, интегрированный аудиомодуль (IAM)
Плавкий предохранитель FD7 4 Все Не используется
Плавкий предохранитель FD8 5 Все Не используется
Плавкий предохранитель FD9 12 Все Аудиоусилитель
Плавкий предохранитель FD10 13 Все Не используется
Плавкий предохранитель FD11 2 Все Не используется
Плавкий предохранитель FD12 3 Все Не используется
