Freelander 2. Передний наружный датчик системы помощи при парковке




ПРИМЕЧАНИЕ: Снятие крайнего правого переднего датчика системы помощи при парковке требует снятия облицовки переднего бампера.



Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

2. Снимите переднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

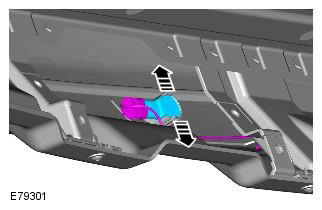

3.





4.






Установка


1. При установке повторите процедуру снятия в обратной последовательности.

ПРЕДОСТЕРЕЖЕНИЕ: Если установлен новый датчик, необходимо окрасить только переднюю поверхность. Несоблюдение этих инструкций может привести к неисправности компонентов.











Freelander 2. Снятие и установка модуля системы





Снятие


1. Снимите панель отделки левой задней боковой части кузова. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).

2. Снимите модуль системы помощи при парковке.








Установка


1. При установке повторите процедуру снятия в обратной последовательности.

2. Если должен быть установлен новый элемент, настройте конфигурацию с помощью WDS.











Freelander 2. Задний внутренний датчик системы помощи при парковке





Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.








Установка


1. При установке повторите процедуру снятия в обратной последовательности.

ПРЕДОСТЕРЕЖЕНИЕ: Если установлен новый датчик, необходимо окрасить только переднюю поверхность. Несоблюдение этих инструкций может привести к неисправности компонентов.











Freelander 2. Задний наружный датчик системы помощи при парковке





Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Высвободите брызговик крыла.







3.






Установка


1. Установите элементы, действуя в порядке, обратном порядку разборки.

ПРЕДОСТЕРЕЖЕНИЕ: Если установлен новый датчик, необходимо окрасить только переднюю поверхность. Несоблюдение этих инструкций может привести к неисправности компонентов.
