Freelander 2. Помощь при парковке



Спецификация помощи при парковке

Деталь Спецификации
Определение (сзади):
Центральные датчики 1800 mm (70,9 in)
Боковые датчики 600 mm (23,6 in)
Непрерывный сигнал 300 mm (11,8 in)
Определение (спереди):
Центральные датчики 800 mm (31,5 in)
Боковые датчики 600 mm (23,6 in)
Непрерывный сигнал 300 mm (11,8 in)



Описание и принцип действия

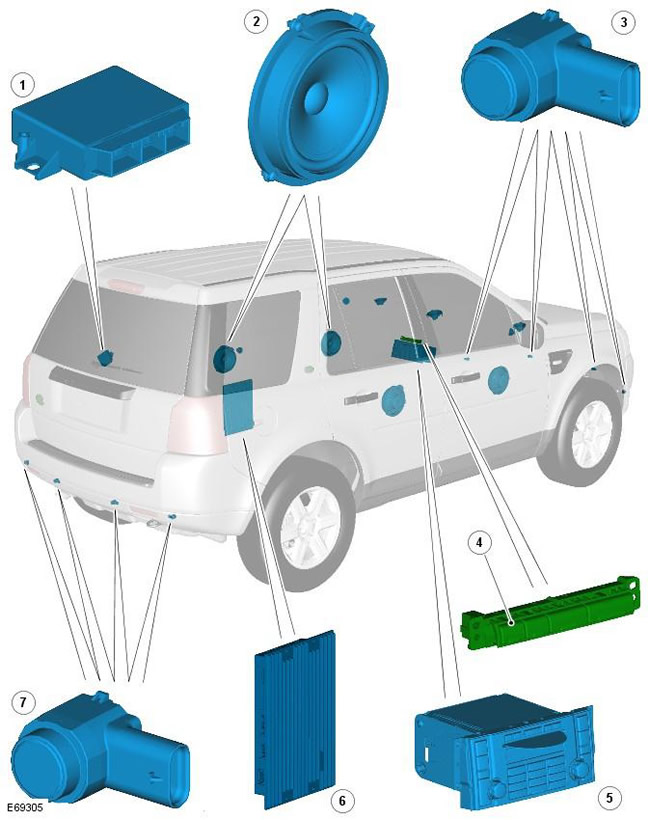

Поз. № запасной части Наименование
1 - Модуль системы помощи при парковке
2 - Передний и задний динамик
3 - Передний датчик системы помощи при парковке (4 шт.)
4 - Выключатель системы помощи при парковке
5 - Интегрированный модуль управления (ICM)
6 - Усилитель мощности
7 - Задний датчик системы помощи при парковке (4 шт.)

Автомобиль может быть оснащен системой помощи при парковке одного из двух возможных уровней : только задней или передней и задней.

Система помощи при парковке выдает водителю звуковые предупреждения о любых препятствиях на пути движения автомобиля вперед (если установлены передние датчики) или задним ходом при парковке. Система состоит из четырех ультразвуковых датчиков, расположенных в каждом бампере, модуля системы помощи при парковке и соответствующего переключателя.

На низких скоростях модуль помощи при парковке использует ультразвуковые датчики для контроля за зоной вокруг переднего и заднего бампера. Если в контролируемой зоне обнаружен какой-либо предмет, модуль выдает предупреждение через динамики аудиосистемы. Датчики способны выявлять сплошные предметы, в частности, столбы, стены и другие автомобили, а также полусплошные предметы, например, проволочные сетчатые ограждения. Возможно, не будут выявлены предметы, находящиеся на очень близком расстоянии от земли, поскольку из-за низкой высоты они не могут причинить автомобилю повреждения.

Система помощи при парковке состоит из следующих элементов:
  • Модуль системы помощи при парковке
  • Выключатель системы помощи при парковке
  • 8 датчиков системы помощи при парковке

Модуль помощи при парковке поддерживает связь по среднескоростной шине CAN с аудиосистемой через интегрированный модуль управления (ICM). Если выявлен опасный предмет, аудиосистема выдает предупреждающие звуковые сигналы через передние или задние динамики. Среднескоростная шина CAN также используется для сбора информации от других систем автомобиля.









Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля НЕ допускается. Подстановка модулей управления не гарантирует подтверждение неисправности и, кроме того, может вызвать дополнительные неисправности в проверяемом автомобиле и/или в автомобиле, с которых снимаются модули.

1. Визуально осмотрите на наличие очевидных признаков повреждения и целостности системы.

ПРИМЕЧАНИЕ: Особое внимание следует обратить на следующие позиции, для которых не могут быть зарегистрированы коды DTC:

  • Проверьте на наличие загрязнения (например, грязи, пыли, льда) вокруг датчиков системы помощи при парковке. Если такая проблема существует, обратитесь к разделу, посвященному системе помощи при парковке в руководстве по эксплуатации автомобиля.
  • Проверьте правильность установки и выверку положения датчиков относительно бампера.
  • При работе передней системы в сторону подъема или вниз по склону может происходить ложное обнаружение препятствия.

Электрические факторы:
  • Плавкий предохранитель (и)
  • Реле
  • Жгут электропроводки
  • Электрический разъем (ы)
  • Датчик (и) передней системы помощи при парковке и держатели
  • Датчик (и) задней системы помощи при парковке и держатели
  • Аудиосистема За дополнительной информацией обратитесь к: Информационно-развлекательная система (415-01 Информационно-развлекательная система, Диагностика и проверки).
  • Переключатель и индикатор системы помощи при парковке
  • Модуль помощи при парковке

2. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

3. Если причина визуально не очевидна, проверьте на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC).







Указатель кодов неисправностей DTC

ПРИМЕЧАНИЕ: Если подозревается модуль управления и на автомобиль продолжают распространяться гарантийные обязательства изготовителя, перед установкой нового модуля обратитесь к руководству по гарантиям (подраздел B1.2), или определите, есть ли какая-либо находящаяся в действии ранее одобренная специальная программа.

ПРИМЕЧАНИЕ: Универсальные сканирующие приборы не могут считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами указанного в перечне 7-значного кода, чтобы идентифицировать неисправность (последние 2 цифры дают дополнительную информацию, считываемую диагностической системой, одобренной изготовителем).

ПРИМЕЧАНИЕ: При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр (DMM) с точностью до трех десятичных разрядов и с современным калибровочным сертификатом. Когда проверке сопротивления всегда учитывайте сопротивление проводов DMM.

ПРИМЕЧАНИЕ: Перед началом диагностических программ с использованием Pinpoint-тестов проверьте и устраните основные неисправности.

ПРИМЕЧАНИЕ: Осмотрите электрические разъемы на наличие признаков проникновения воды, а их штыри - на наличие повреждений и/ или следов коррозии.

ПРИМЕЧАНИЕ: Если зарегистрированы коды DTC, а после выполнения Pinpoint-тестов неисправность отсутствует, причиной может быть периодически возникающая проблема. Всегда проверяйте на наличие незатянутых соединений и корродированных контактов.

ПРИМЕЧАНИЕ: При выполнении ремонта / диагностики системы при снятии переднего или заднего бампера осмотрите электрические разъемы датчиков, чтобы убедиться в правильности их фиксации, и проверьте соединительные провода на наличие признаков перетирания или защемления проводов.


Полный перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00. За дополнительной информацией обратитесь к: Указатель диагностических кодов неисправности (DTC) - Код неисправности Parking Aid Module (PAM) (100-00 Общая информация, Описание и принцип действия).
