Freelander 2. Вакуумирование и заправка системы кондиционирования



ПРЕДУПРЕЖДЕНИЕ: К обслуживанию системы кондиционирования допускается только персонал, ознакомленный с устройством системы и специальным оборудованием для ее заправки и обслуживания. Все операции должны проводиться в хорошо вентилируемых помещениях, вдали от источников открытого пламени.

ПРИМЕЧАНИЕ: Ресивер-осушитель следует заменять только в следующих случаях: Имеется грязь в контуре хладагента (например, заедание компрессора), утечки в системе, выход хладагента в атмосферу или контур хладагента находился в открытом состоянии дольше 24 часов вследствие ремонта.

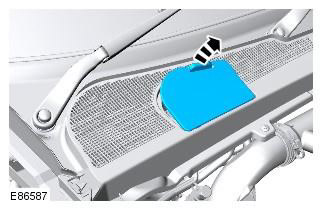

1. Снимите крышку доступа.

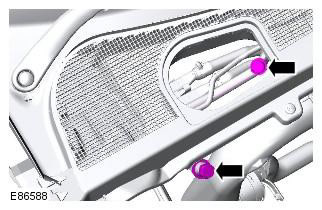

2. Снимите пылезащитные крышки с портов высокого и низкого давления.






3. Подсоедините магистрали высокого и низкого давления к соответствующим портам.

4. Откройте клапаны на портах.

5. Установите клапаны на сервисной станции в соответствующее положение.

6. Дождитесь завершения разгрузки хладагента из системы.

7. Закройте клапаны на сервисной станции.

8. Закройте клапаны на портах.

9. Отсоедините магистрали высокого и низкого давления от соответствующих портов.

10. Установите пылезащитные колпачки на порты.

11. Вакуумирование.

12. Снимите пылезащитные крышки с портов высокого и низкого давления.

13. Подсоедините магистрали высокого и низкого давления к соответствующим портам.

14. Откройте клапаны на портах.

15. Дождитесь, пока сервисная станция завершит вакуумирование системы кондиционера.

16. Заправка.

ПРЕДОСТЕРЕЖЕНИЕ: Вакуумирование системы должно выполняться непосредственно перед заправкой системы. Запрещается оставлять вакуумированную систему незаправленной.

17. Закройте клапаны на сервисной станции.

18. Закройте клапаны на портах.

19. Отсоедините магистрали высокого и низкого давления от соответствующих портов.

20. Установите пылезащитные колпачки на порты. Момент затяжки: 6 Nm






21. Установите крышку доступа.
