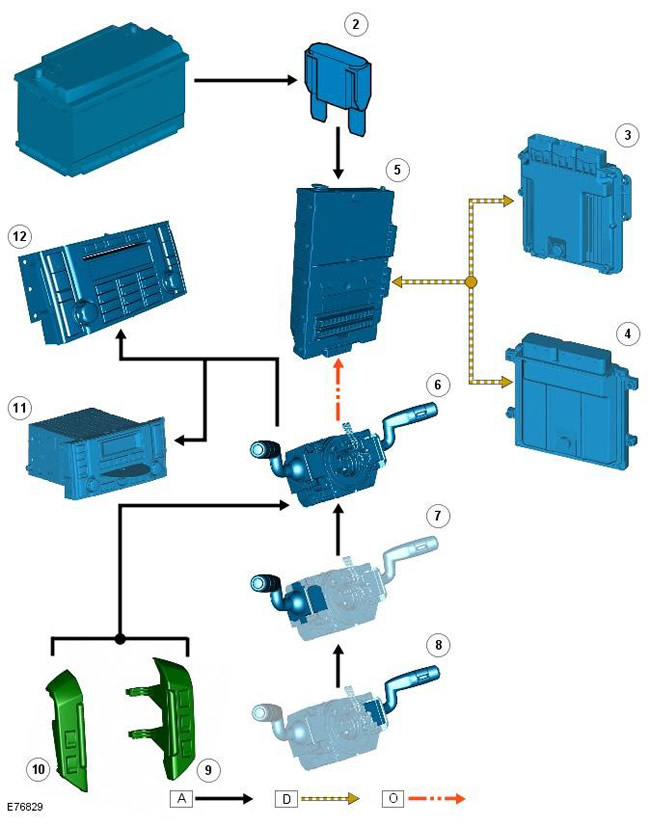

Freelander 2. Схема управления рулевой колонки



ПРИМЕЧАНИЕ: A = Жесткое соединение; D = Высокоскоростная шина CAN; O = Шина LIN







Поз. № запасной части Наименование
1 - Аккумуляторная батарея
2 - Мега-предохранитель 18
3 - Блок управления дизельным двигателем (ECM)
4 - Блок управления бензиновым двигателем (ECM)
5 - Центральный блок предохранителей (CJB)
6 - Подвижная контактная группа
7 - Левый многофункциональный переключатель рулевой колонки
8 - Правый многофункциональный переключатель рулевой колонки
9 - Правые переключатели управления аудиосистемой
10 - Левые переключатели круиз-контроля
11 - Бортовой модуль аудиоаппаратуры
12 - Бортовой модуль управления
