Снятие
Все автомобили
1. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
2. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
3. Снимите полку аккумулятора. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
Автомобили с правосторонним управлением
4. Снимите панель смесительной камеры.
Автомобили с левосторонним управлением
5. Снимите электродвигатель и рычажный привод очистителя лобового стекла. Обратитесь к процедуре: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
6. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия.
Все автомобили
Автомобили с левосторонним управлением

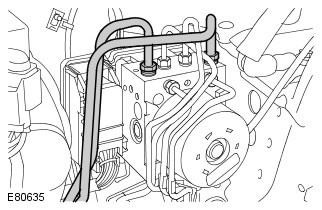

7. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.
Автомобили с правосторонним управлением

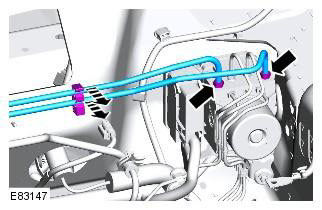

8. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.
Все автомобили

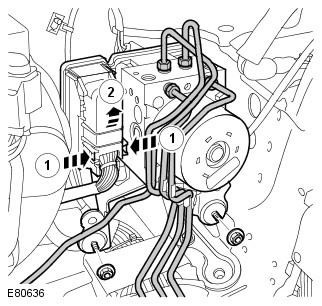

9. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.
Установка
Все автомобили
1. Установите модуль ABS. Момент затяжки: 10 Nm
2. Установите тормозные трубопроводы. Момент затяжки: 15 Nm

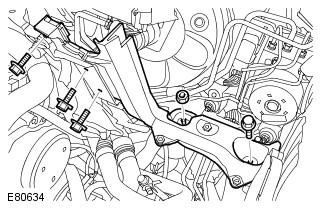

3. Установите опору полки аккумулятора. Момент затяжки: M6 - 10 Nm, M8 - 25 Nm
Автомобили с левосторонним управлением

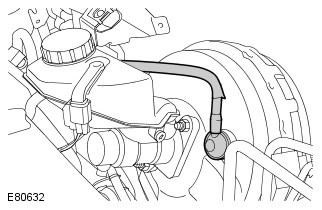

4. Подсоедините вакуумную магистраль вакуумного усилителя тормозов.
Все автомобили

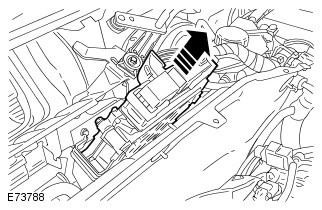

5. Установите ECM.

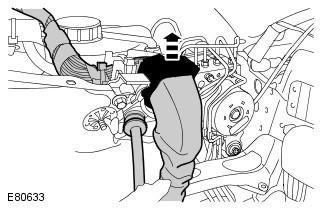

6. Закрепите вакуумную магистраль и соединительный блок.
Автомобили с левосторонним управлением
7. Установите электродвигатель и рычажный привод очистителя лобового стекла. Обратитесь к процедуре: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
Автомобили с правосторонним управлением
8. Установите панель накопительной камеры.
Все автомобили
9. Установите полку аккумулятора. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
10. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
11. Удалите воздух из тормозной системы. Обратитесь к процедуре: Удаление воздуха из тормозной системы (206-00 Система тормозов – Общая информация, Общие процедуры).
12. Если был установлен новый элемент, настройте конфигурацию с помощью диагностического оборудования, одобренного компанией Land Rover.
