Freelander 2. Задние полуоси





Общая спецификация



Деталь Спецификации
Параметр Полностью разгруженные цельные валы с внутренним и внешним шарнирами равных угловых скоростей



Рекомендованные смазочные материалы



Деталь Спецификации
Внутренний шарнир Используйте консистентную смазку, поставляемую вместе с комплектом запасных чехлов
Наружный шарнир Используйте консистентную смазку, поставляемую вместе с комплектом запасных чехлов



Спецификация моментов затяжки



Описание Nm lb-ft
Гайка полуоси*+ 395 291


* Необходимо установить новые гайки/болты

+ После затяжки гайку необходимо зашплинтовать

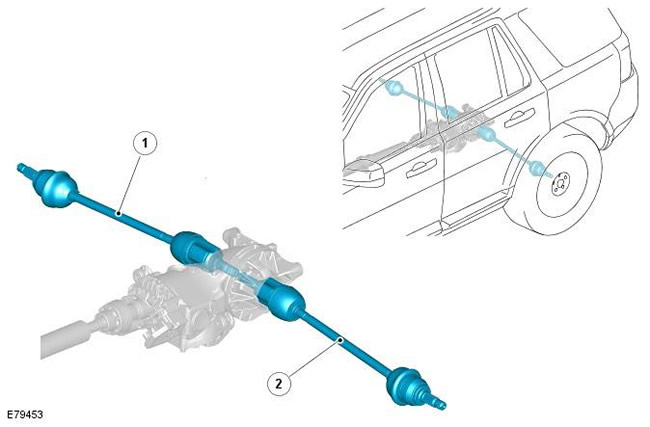

Расположение элементов






Поз. № запасной части Наименование
1 - Правая полуось
2 - Левая полуось

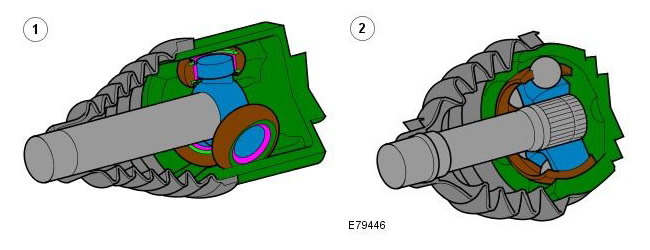

Шарниры равных угловых скоростей








Поз. № запасной части Наименование
A - Внутренний шарнир равных угловых скоростей
B - Внешний шарнир равных угловых скоростей


Каждая полуось состоит из монолитного стального вала с внутренним и внешним шарнирами равных угловых скоростей.

Внутренний шарнир "триподного" типа со сферической втулкой для уменьшения сопротивления скольжению; вал и внутренний шарнир представляют собой единый узел.

Внешний шарнир с шаровой головкой имеет шлицевое соединение с валом. Шарниры набиты консистентной смазкой и защищены чехлами.

Полуоси имеют равную длину, чтобы исключить реакции на рулевом колесе при выполнении поворота.
