Снятие
1. Снимите панель смесительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

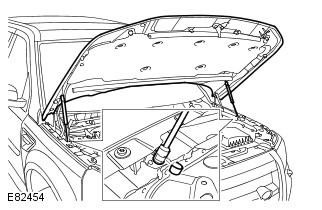

2. Освободите опорные стойки капота и зафиксируйте капот в вертикальном положении.
3. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
4. Снимите колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

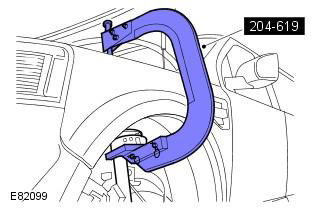

5. Сожмите пружину в сборе с амортизатором. Специальный инструмент(ы): 204-619.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

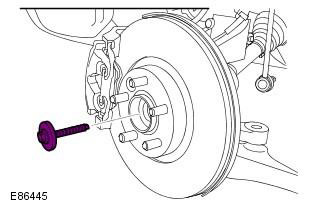

6. Выверните болт передней полуоси и отбракуйте его.

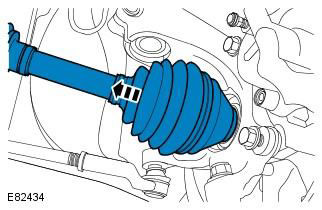

7. Частично высвободите переднюю полуось из поворотного кулака. Специальный инструмент(ы): 205-857
8. Частично высвободите переднюю полуось из поворотного кулака.
ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.

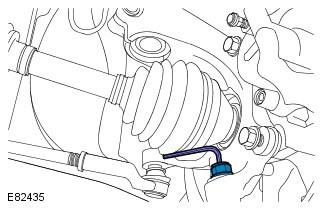

9. ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.

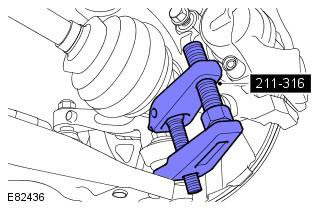

10. Специальный инструмент(ы): 211-316

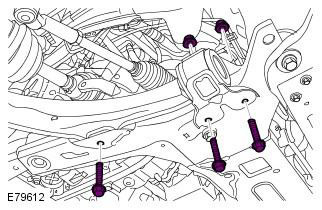

11. Выверните болты нижнего рычага и отбракуйте их.
Установка
1.

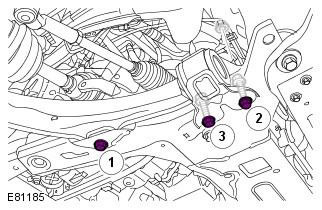

- Установите нижний рычаг подвески.
- Затяните болт 1. Момент затяжки: Этап 1: 140 Nm, Этап 2: 45°
- Затяните болт 2 усилием. Момент затяжки: 175 Nm
- Затяните болт 3 усилием. Момент затяжки: 175 Nm
ПРИМЕЧАНИЕ: Обязательно используйте новые гайки и болты.
2. Момент затяжки: 100 Nm
ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.
3. Частично вставьте переднюю полуось в поворотный кулак.
ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.
4. Снимите нагрузку с пружины в сборе с амортизатором и уберите специальный инструмент.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
5. Вверните новый болт передней полуоси. Момент затяжки: Этап 1: 45 Nm, Этап 2: 80°
Обязательно используйте новый болт.
Убедитесь в том, что тормозной шланг не перекручен и правильно установлен.
6. Установите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
7. Опустите капот и зафиксируйте опорные стойки в зажимах.
8. Установите панель накопительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).
