Freelander 2. Узел селектора АКПП в сборе





Снятие

1. Снимите консоль пола. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

2. Переведите рычаг селектора коробки передач в положение "P".

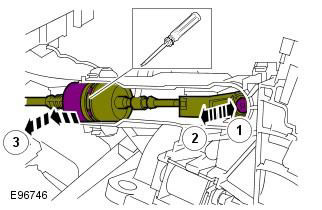

3. Нажмите и держите кнопку отпускания шарового шарнира троса селектора и, используя рычаг, аккуратно отсоедините трос.

4. Высвободите трос.

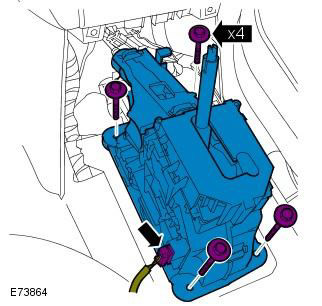

5. Момент затяжки: 10 Nm







Установка

1. При установке выполните процедуру снятия в обратной последовательности.



















Freelander 2. Трос рычага выбора передач АКПП







ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы рычаг селектора и механизм переключения передач находились в положении парковки (P).



Снятие

1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).

3. Снимите напольную консоль. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

4. Снимите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

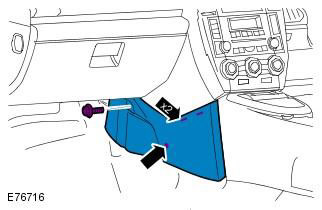

5. Снимите панель приборов и нижние облицовочные панели.







6.

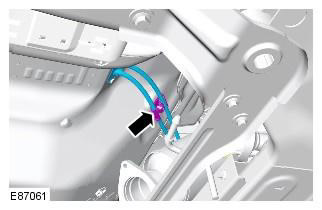

7. Снимите правый нижний кронштейн щитка приборов.







8.



9. Переведите рычаг селектора коробки передач в положение "P".

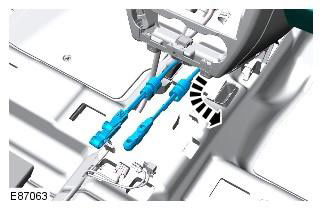

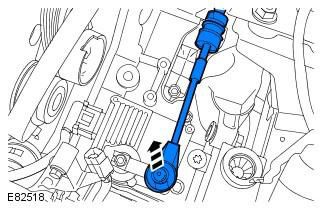

10. Нажмите и держите кнопку отпускания шарового шарнира троса селектора и, используя рычаг, аккуратно отсоедините трос. Отсоедините и снимите трос.





11. Снимите уплотнение троса.







12.





13.



14. Снимите трос селектора в сборе.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.







Установка

1. Установите трос селектора.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

2. Зафиксируйте тросы в зажимах.

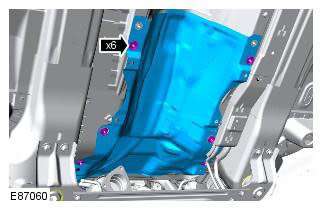

3. Установите теплозащитный экран.

4. Закрепите тросы селектора.

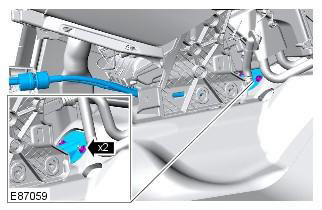

5. Установите уплотнительную пластину. Момент затяжки: 7 Nm

6. Установите рычаг переключения передач. Момент затяжки: 10 Nm

7. Подсоедините шаровые шарниры троса селектора.

8. Установите кронштейн щитка приборов. Момент затяжки: 25 Nm

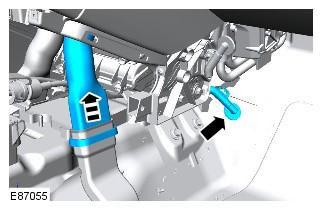

9. Закрепите сливной трубопровод и воздуховод отопителя.

10. Установите щиток приборов и нижние облицовочные панели.

11. Установите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

12. Установите напольную консоль. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

13. Установите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).
