Freelander 2. Датчик температуры воздухозабора (IAT) двигателя 2.2L Duratorq Td4



ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Снятие


1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

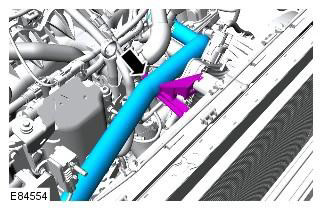

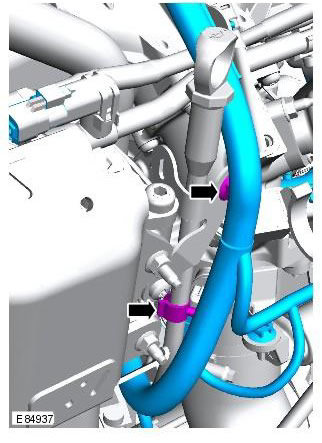

3.

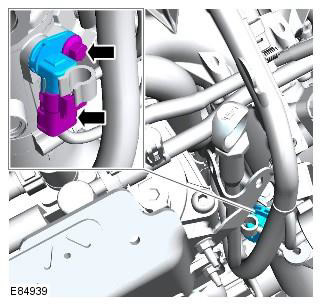

4.

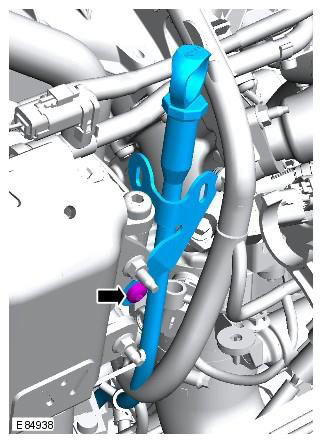

5. Момент затяжки: 10 Nm






6. ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.








Установка


1. Установка выполняется в обратном порядке.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.



















Freelander 2. Подогреваемый кислородный датчик (HO2S) двигателя 2.2L Duratorq Td4




Специальный инструмент




310-121 Wrench, H02S

ПРЕДУПРЕЖДЕНИЕ: При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.


Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно установите под автомобиль надежные опоры.

2. Снимите крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

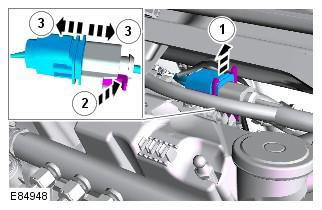

3.

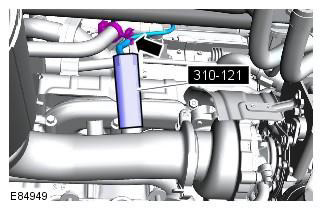

4. Используя специальный инструмент, снимите подогреваемый кислородный датчик (HO2S). Специальный инструмент: 310-121








Установка


1. Информация о консистентной смазке для датчиков H02S дана в разделе спецификаций. Обратитесь к процедуре: Спецификации (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Спецификации).

2. Нанесите консистентную смазку на резьбу датчика.

ПРЕДОСТЕРЕЖЕНИЕ: Не допустите попадания консистентной смазки на кончик датчика HO2S.

3. Установите датчик HO2S. Специальный инструмент: 310-121. Момент затяжки: 45 Nm

4. Состыкуйте электрический разъем HO2S.

5. Установите крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
