Снятие
1. Приподнимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
2. Снимите теплообменник рециркуляции отработавших газов (EGR). Обратитесь к процедуре: Охладитель системы рециркуляции отработавших газов (EGR) (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Снятие и установка).
3. Снимите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
4. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

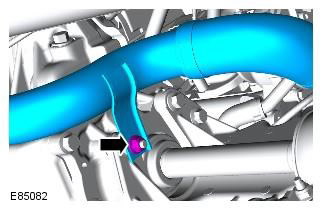

5.
6. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
7. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
8.
9. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
Установка

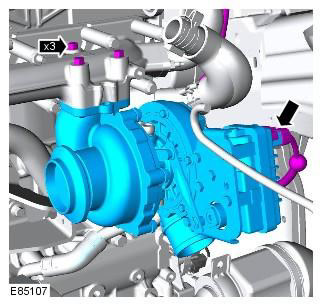

1. Установите турбокомпрессор. Момент затяжки: 24 Nm
Очистите элемент от грязи и смазки. Используйте новые болты.

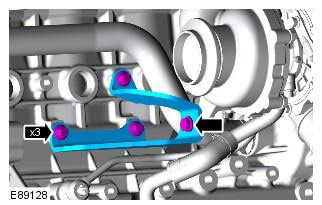

2. Установите опорный кронштейн турбокомпрессора, но на этой стадии не затягивайте болты полностью.
3. Затяните болт крепления турбокомпрессора к опорному кронштейну. Момент затяжки: 24 Nm
4. Затяните болты крепления головки цилиндров к опорному кронштейну. Момент затяжки: 24 Nm

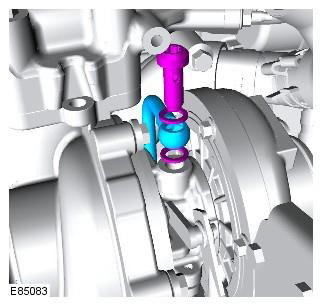

5. Подсоедините питающий маслопровод турбокомпрессора. Обратитесь к процедуре: Спецификации (303-04C Подача топлива и органы управления - турбокомпрессор - 2.2L Duratorq - Td4, Спецификации).
Очистите зону вокруг элемента и удалите из нее посторонний материал. Используйте новые уплотняющие прокладки.
ПРИМЕЧАНИЕ: Момент затяжки болта питающего маслопровода турбокомпрессора см. в разделе спецификаций.

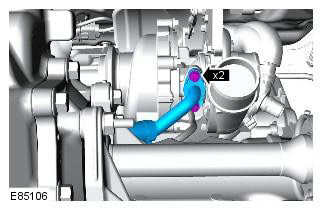

6. Подсоедините возвратный маслопровод турбокомпрессора. Момент затяжки: 10 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.
ПРИМЕЧАНИЕ: Установите новую прокладку.

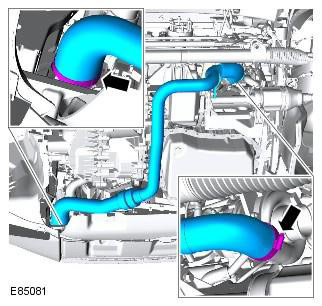

7. Установите выпускной трубопровод турбокомпрессора. Момент затяжки: 25 Nm
8. Установите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
9. Установите охладитель EGR. Обратитесь к процедуре: Охладитель системы рециркуляции отработавших газов (EGR) (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Снятие и установка).
10. Проверьте уровень моторного масла и, при необходимости, долейте масла.
