После остановки двигателя перед началом выполнения любого ремонта системы впрыска топлива подождите, как минимум, одну минуту.
Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.
Не следует разбирать топливные форсунки или очищать их распылители, даже с помощью ультразвукового оборудования. При необходимости установите новые топливные форсунки.
Топливные форсунки следует установить в их исходное положение.
Перед тем как поместить форсунку на хранение в вертикальном положении, заглушите распылитель форсунки, чтобы предотвратить повреждение.
Топливные форсунки следует хранить в вертикальном положении и во избежание вытекания топлива их следует заглушить сразу же после снятия.
Если был установлен новый элемент, настройте конфигурацию с помощью диагностического оборудования, одобренного компанией Land Rover.
Выпустите воздух из топливной системы путем проворачивания двигателя для выпуска воздуха из системы.
ПРИМЕЧАНИЕ: Если необходимо снять или заменить комплект топливных форсунок, установку необходимо выполнять попарно. Форсунки 2 и 3, 1 и 4, соответственно.
Снятие
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

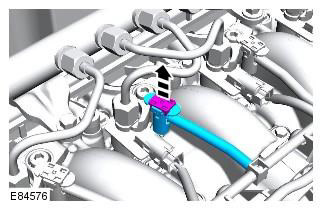

3.

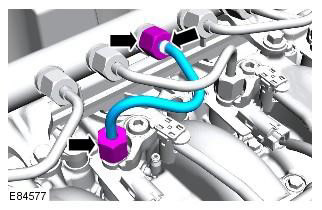

4. Снимите питающий топливопровод высокого давления и отбракуйте его за дальнейшей ненадобностью.
Проследите за тем, чтобы оба конца топливопровода оставались в контакте до тех пор, пока обе накидные гайки не будут отвернуты и зона около соединений не будет тщательно очищена.
Заглушите все отверстия. Используйте новые колпачки.

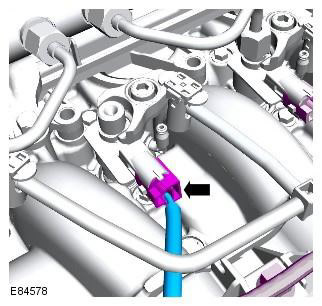

5.

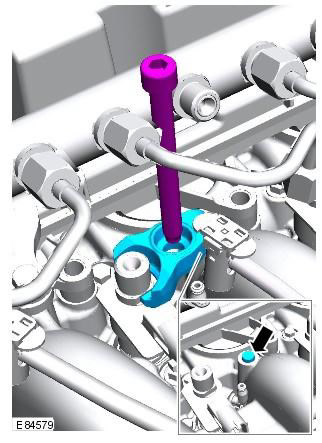

6. ПРЕДОСТЕРЕЖЕНИЕ: Отметьте расположение зажимного штифта форсунки.

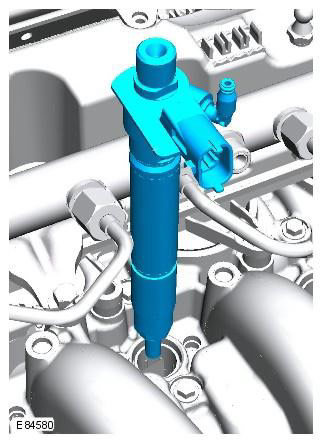

7. Перед тем как поместить форсунку на хранение в вертикальном положении, заглушите распылитель форсунки, чтобы предотвратить повреждение.
Топливные форсунки следует хранить в вертикальном положении и во избежание вытекания топлива их следует заглушить сразу же после снятия.
Замените шайбу. Отметьте положение пластмассовой установочной втулки.
Установка
1. Установите топливную форсунку. Момент затяжки: Этап 1: 5 Nm. Этап 2: 130°
Очистите элемент от грязи и смазки. Установите новую уплотнительную шайбу.
2. Установите новый топливопровод высокого давления, но на этом этапе не затягивайте полностью.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите элемент от грязи и смазки.
3. Затяните топливопровод высокого давления. Момент затяжки: Этап 1: 22 Nm. Этап 2: 25 Nm
4. Подсоедините возвратный шланг и закрепите его.
5. Установите защиту двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
6. Удалите воздух из топливной системы.
ПРЕДОСТЕРЕЖЕНИЕ: Выпустите воздух из топливной системы путем проворачивания двигателя для выпуска воздуха из системы.
7. Если был установлен новый элемент, настройте конфигурацию с помощью диагностического оборудования, одобренного компанией Land Rover.
