Freelander 1. Электронный блок управления (ECU) - помощи при парковке - модели с 04MY




Демонтаж


1. 3-дверные модели: Снимите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 3-дверного автомобиля.

2. 5-дверные модели: Снимите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.

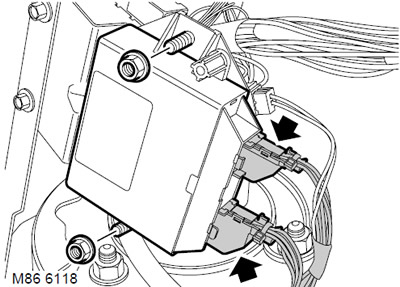

3. Отсоедините 2 колодки от блока управления системы помощи при парковке.

4. Отверните 2 гайки крепления блока управления системы помощи при парковке к кронштейну и снимите ЭБУ.



Установка


1. Расположите ЭБУ системы помощи при парковке в кронштейне крепления, установите гайки и заверните с моментом 4 Нм.

2. Присоедините колодки к блоку управления системы помощи при парковке.

3. Установите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 3-дверного автомобиля.









Freelander 1. Датчик - системы помощи при парковке - задний - модели с 04MY




Демонтаж


1. Снимите задний бампер в сборе.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний бампер в сборе - для автомобилей 2004-го модельного года и более позднего выпуска.






2. Отсоедините колодку от разъёма датчика системы помощи при парковке.

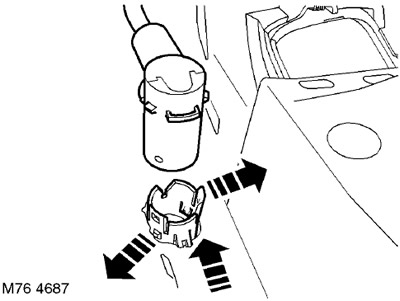

3. Ослабьте 2 фиксатора и извлеките датчик системы помощи при парковке из декоративной накладки.

4. Отделите декоративную накладку датчика системы помощи при парковке от бампера.



Установка


1. Установите декоративную накладку датчика системы помощи при парковке в бампер.

2. Установите датчик в накладку, присоедините колодку жгута электропроводки.

3. Установите задний бампер в сборе.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний бампер в сборе - для автомобилей 2004-го модельного года и более позднего выпуска.











Freelander 1. Акустический сигнализатор - помощи при парковке - задний - модели с 04MY




Демонтаж


1. 3-дверные модели: Снимите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 3-дверного автомобиля.

2. 5-дверные модели: Снимите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.

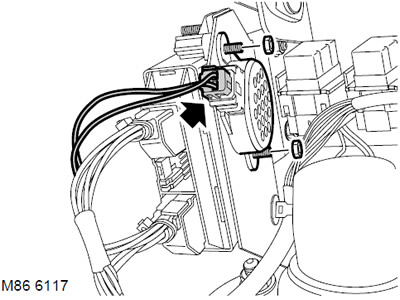

3. Отсоедините колодку от разъёма акустического сигнализатора системы помощи при парковке.

4. Отверните 2 гайки крепления акустического сигнализатора системы помощи при парковке к кронштейну крепления и снимите сигнализатор.



Установка


1. Установите сигнализатор системы помощи при парковке в кронштейн крепления и закрепите используя гайки.

2. Присоедините колодки к сигнализатору системы помощи при парковке.

3. 5-дверные модели: Установите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.

4. 5-дверные модели: Установите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 3-дверного автомобиля.
