Демонтаж

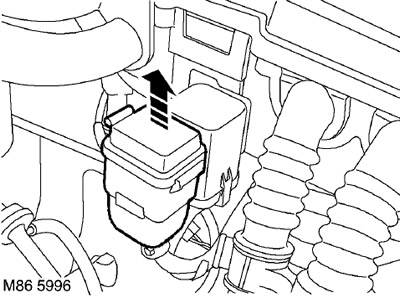

1. Отделите гнездо предохранителя обогреваемого ветрового стекла от гнезда реле нагревательного элемента ветрового стекла.

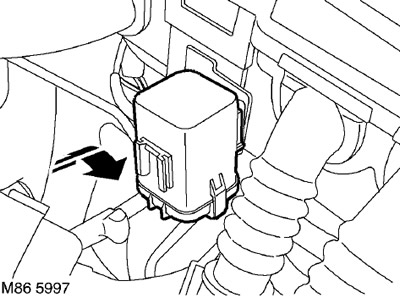

2. Извлеките гнездо реле обогреваемого ветрового стекла из кронштейна короба электронных блоков "E- box".

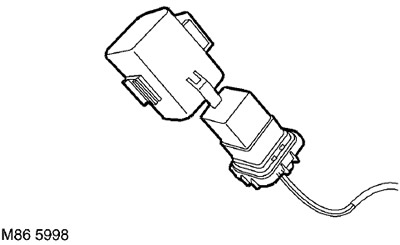

3. Снимите крышку с реле обогреваемого ветрового стекла.

4. Извлеките реле обогрева ветрового стекла.



Установка

1. Установите реле обогрева ветрового стекла.

2. Убедитесь в том, что уплотнитель крышки установлен правильно, установите крышку реле обогрева ветрового стекла.

3. Установите гнездо реле обогреваемого ветрового стекла в кронштейн короба электронных блоков "E- box".

4. Присоедините гнездо предохранителя обогреваемого ветрового стекла к гнезду реле нагревательного элемента ветрового стекла.



Freelander 1. Переключатель - обогреватель стекла двери грузового отделения





Демонтаж

1. Снимите радиоприемник.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник - модели до 04MY.

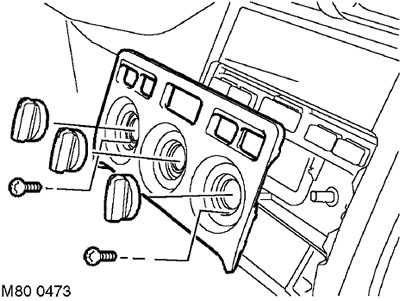

2. Снимите ручки органов управления системы вентиляции и отопления.

3. Отверните 2 винта крепления накладки органов управления системы вентиляции и отопления и извлеките накладку.

4. Извлеките переключатель обогрева стекла двери грузового отделения из панели органов управления системы вентиляции и отопления.

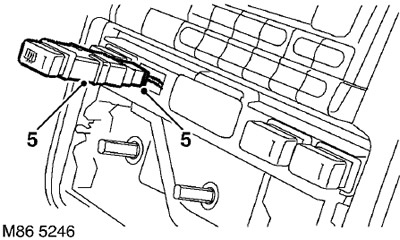

5. Отсоедините колодки от переключателя обогрева стекла двери грузового отделения и снимите переключатель.



Установка

1. Расположите по месту переключатель обогрева стекла двери грузового отделения и присоедините колодки.

2. Установите переключатель в панель органов управления системы вентиляции и отопления.

3. Установите накладку на панель органов управления системы вентиляции и отопления и закрепите винтами.

4. Установите ручки органов управления системы вентиляции и отопления.

5. Установите радиоприемник.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник - модели до 04MY.
