Freelander 1. Переключатель - перчаточный ящик
Демонтаж
1. Снимите перчаточный ящик.
ДЕТАЛИ ОТДЕЛКИ САЛОНА,
РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
2. Отсоедините 2 колодки от переключателя в перчаточном ящике.
3. Освободите фиксаторы и извлеките переключатель из замка
перчаточного ящика.
Установка
1. Установите переключатель в замок перчаточного ящика и
присоедините колодки разъёма.
2. Установите перчаточный ящик.
ДЕТАЛИ ОТДЕЛКИ САЛОНА,
РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
Freelander 1. Переключатель - аварийная сигнализация
Демонтаж
1. Снимите радиоприемник.
РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ,
РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник - модели до 04MY.
2. Снимите ручки органов управления системы вентиляции и
отопления.

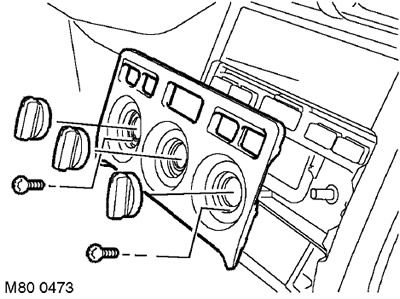

3. Отверните 2 винта крепления накладки органов управления
системы вентиляции и отопления и извлеките накладку

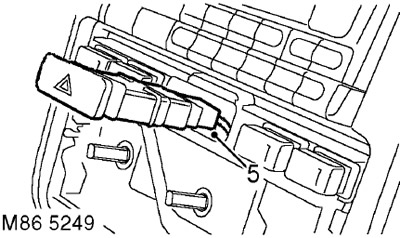

4. Извлеките переключатель аварийной сигнализации из панели
органов управления системы вентиляции и отопления.
5. Отсоедините колодку и снимите переключатель аварийной
сигнализации.
Установка
1. Установите переключатель аварийной сигнализации и подключите
колодку.
2. Установите переключатель аварийной сигнализации в панель
органов управления системы вентиляции и отопления.
3. Установите накладку на панель органов управления системы
вентиляции и отопления и закрепите винтами.
4. Установите ручки органов управления системы вентиляции и
отопления.
5. Установите радиоприемник.
РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ,
РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник - модели до 04MY.
Freelander 1. Переключатель - комбинированный, указатели
поворота / света фар / звукового сигнала
Демонтаж
1. Снимите верхнюю и нижнюю накладки рулевой колонки.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой
механизм, Кожух рулевой колонки.

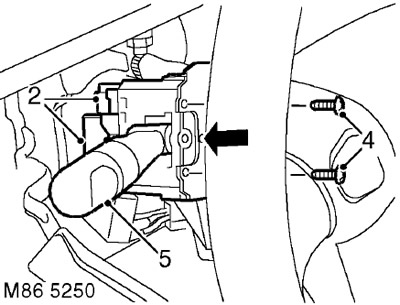

2. Отсоедините 2 колодки разъёма от переключателя поворотов и
освещения.
3. Поверните рулевое колесо обеспечив свободный доступ к винтам
переключателя.
4. Отверните 2 винта крепления переключателя.
5. Ослабьте фиксатор и извлеките переключатель.
Установка
1. Установите переключатель указателей поворота и освещения и
закрепите его винтами.
2. Присоедините колодки к выключателю.
3. Установите верхнюю и нижнюю накладки рулевой колонки.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой
механизм, Кожух рулевой колонки.
Freelander 1. Переключатель - задние противотуманные
фонари
Демонтаж
1. Снимите колпак панели приборов.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ,
Колпак панели приборов - модели до 04MY.

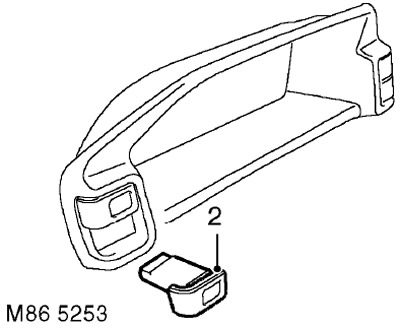

2. Извлеките переключатель задних противотуманных фонарей из
колпака панели приборов.
Установка
1. Установите переключатель в колпак панели приборов.
2. Установите колпак панели приборов.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ,
Колпак панели приборов - модели до 04MY.
