Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
3. Модели с установленной системой кондиционирования: Снимите ремень привода компрессора.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4.

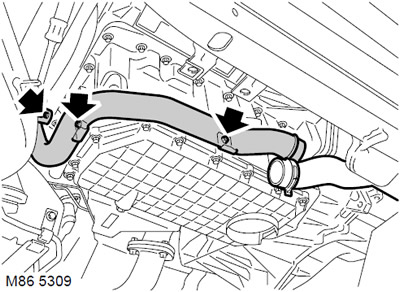

4. Отверните 3 болт крепления магистрали системы охлаждения к масляному поддону и к блоку цилиндров.
ВНИМАНИЕ: Следует не допустить попадания масла или жидкости на генератор.
5. Модели с установленной системой кондиционирования: Ослабьте болт крепления кронштейна компрессора к масляному поддону, не снимайте кронштейн.

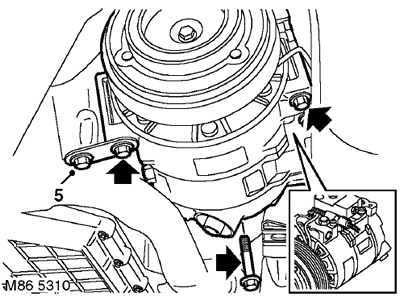

6. Модели с установленной системой кондиционирования: Отверните 3 болта крепления компрессора системы кондиционирования к кронштейну, отведите компрессор в сторону и закрепите его.

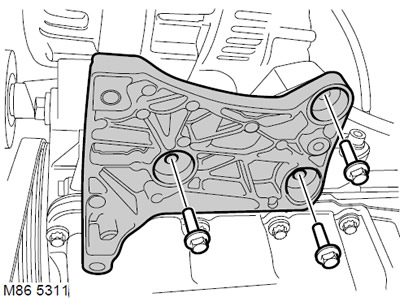

7. Модели с установленной системой кондиционирования: Отверните 3 болта и кронштейн крепления компрессора к блоку цилиндров.

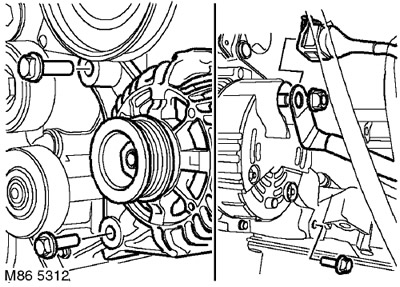

8. Отсоедините разъём от генератора.
9. Отверните гайку крепления провода от аккумулятора к генератору и снимите провод.
10. Отверните 3 болта и снимите генератор.
Установка
1. Очистите точки крепления генератора.
2. Установите генератор на кронштейн. Затяните болт M10 с моментом 45 Нм и болты M8 с моментом 25 Нм.
ВНИМАНИЕ: Убедитесь в том что верхний болт установлен в первую очередь.
3. Присоедините разъём генератора.
4. Подсоедините провод аккумуляторной батареи к генератору и затяните с моментом 10 Нм.
5. Модели с установленной системой кондиционирования: Протрите компрессор и ответную привалочную поверхность, установочные штифты и гнезда штифтов.
6. Модели с установленной системой кондиционирования: Установите болты и крепление компрессора на отливку, затяните с моментом 25 Нм.
7. Модели с установленной системой кондиционирования: Установите компрессор, установите болты и затяните с моментом затяжки 25 Нм.
8. Модели с установленной системой кондиционирования: Совместите кронштейн крепления компрессора с точками крепления на масляном поддоне и затяните болт с моментом 10 Нм.
9. Установите нижнюю магистраль системы охлаждения в поддон и затяните болты с моментом затяжки 10 Нм.
10. Установите ремень привода компрессора.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Ремень привода компрессора кондиционера - для моделей с двигателем Td4.
11. Залейте в двигатель охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
12. Присоедините "отрицательную" клемму аккумуляторной батареи.
