Freelander 1. Отопитель - снятие и установка





Демонтаж


1. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

СИСТЕМА ОХЛАЖДЕНИЯ: МОДИФИКАЦИЯ К, объём 1,8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

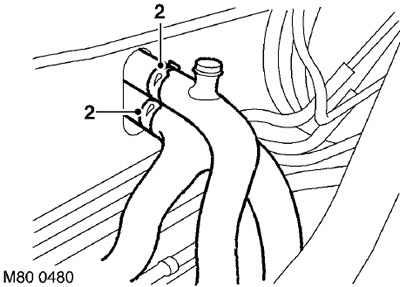

2. Освободите 2 хомута крепления шлангов к отопителю и отсоедините шланги.

3. Снимите кожух панели управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

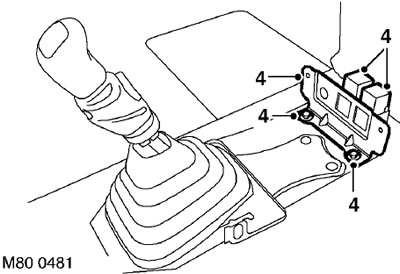

4. Выверните 2 болта из опорного кронштейна консоли. Выньте 2 реле и снимите кронштейн. Для автомобилей до 2003-го модельного года.

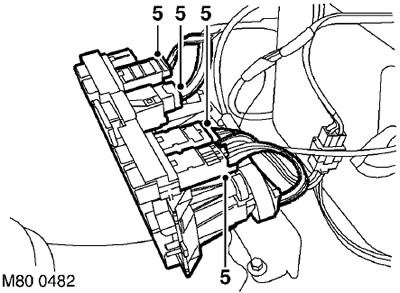

5. Отсоедините 4 электрических разъема от панели управления отопителем. Для автомобилей до 2004-го модельного года.

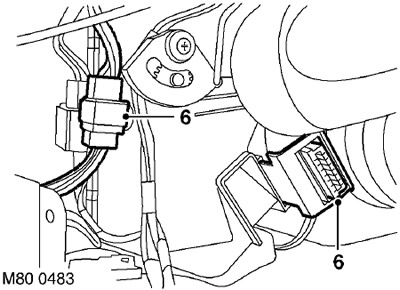

6. Отсоедините электрический разъем от отопителя и освободите диагностический разъем.

7. Для моделей, оборудованных кондиционером воздуха в салоне. Отсоедините электрический разъем от испарителя.

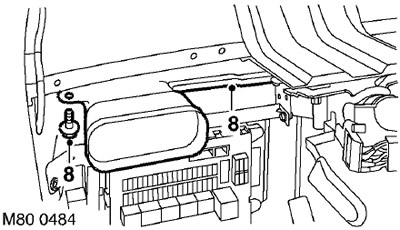

8. Выверните болт из воздуховода левого дефлектора панели управления и снимите воздуховод с отопителя.

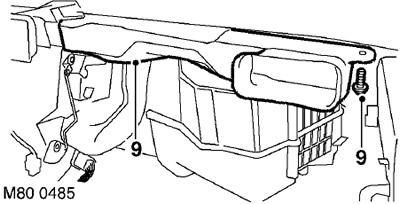

9. ПРИМЕЧАНИЕ: На моделях, оборудованных пассажирской подушкой безопасности, снимите держатель. Выверните болт из воздуховода правого дефлектора панели управления и снимите воздуховод с отопителя.

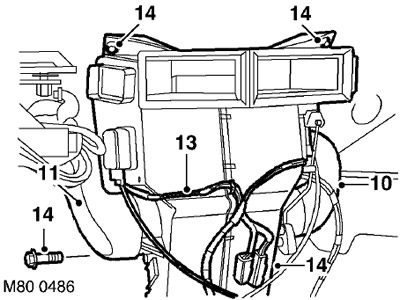

10. Снимите воздуховод сопла обдува правого стекла.

11. Снимите воздуховод сопла обдува левого стекла.

12. Снимите приточный патрубок.

13. Освободите электрический кабель от двух хомутов на отопителе.

14. Отверните 2 гайки и один болт крепления отопителя к кузову и снимите отопитель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

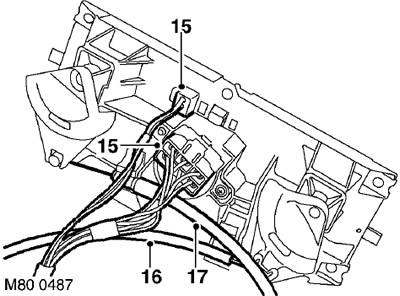

15. Отсоедините 2 электрических разъема от панели управления отопителем.

16. Отсоедините трос от рычага управления смесительной заслонкой.

17. Отсоедините трос от рычага управления распределительной заслонкой.

18. Снимите панель управления отопителем.



Установка


1. Установите панель управления.

2. Подсоедините трос к рычагу управления распределительной заслонкой.

3. Подсоедините трос к рычагу управления смесительной заслонкой.

4. Подсоедините электрические разъемы к панели управления отопителем.

5. Установите отопитель и закрепите его гайками и болтом.

6. Верните на место электрический кабель и зафикисируйте его хомутом на отопителе.

7. Установите приточный патрубок.

8. Подсоедините к отопителю воздуховод сопла обдува правого стекла.

9. На моделях, оборудованных пассажирской подушкой безопасности, установите держатель. Подсоедините к отопителю воздуховод правого дефлектора панели управления и закрепите его на кузове с помощью болта.

10. Подсоедините к отопителю воздуховод сопла обдува левого стекла.

11. Подсоедините к отопителю воздуховод левого дефлектора панели управления и закрепите его на корпусе с помощью болта.

12. Для моделей, оборудованных кондиционером воздуха в салоне. Подсоедините электрический разъем к испарителю.

13. Подсоедините электрический разъем к отопителю и зафиксируйте диагностический разъем.

14. Подсоедините электрические разъемы к панели управления отопителем.

15. Установите кронштейн консоли и заверните болт его крепления.

16. Вставьте реле в кронштейн консоли.

17. Установите на место панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

18. Подсоедините шланги к отопителю и закрепите их хомутами.

19. Залейте в двигатель охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

СИСТЕМА ОХЛАЖДЕНИЯ: МОДИФИКАЦИЯ К, объём 1,8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
