Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Отсоедините генератор.
3. Отсоедините все электронные блоки.
4. Снимите заднюю секцию трубы системы выпуска.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Задняя секция выпускной системы.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К,объём 1,8, РЕМОНТНЫЕ РАБОТЫ, Задняя секция выпускной системы.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Задняя секция выпускной системы с глушителем.
5. Снимите дверь багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж двери багажного отделения в сборе для обеспечения доступа к другим элементам, установка двери багажного отделения.
6. Снимите уплотнитель дверного проема багажного отделения.
7. Снимите левую и правую нижние накладки задней части кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
8. Снимите коврик багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.
9. Снимите топливный бак с автомобиля.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Топливный бак: кроме стран Североамериканского рынка.
10. Освободите жгут проводов от нижней части дверного проема багажного отделения и отведите его в сторону.
Ремонтные работы

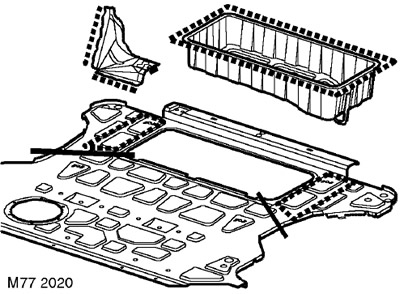

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.
Установка
1. Зафиксируйте провода, проходящие в нижней части дверного проема багажного отделения.
2. Установите топливный бак на автомобиль.
СИСТЕМА ТОПЛИВОПОДАЧИ БЕНЗИНОВОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Топливный бак: кроме стран Североамериканского рынка.
3. Уложите и закрепите коврик багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.
4. Установите левую и правую нижние накладки задней части кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
5. Установите уплотнитель дверного проема багажного отделения.
6. Установите дверь багажного отделения.
ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж двери багажного отделения в сборе для обеспечения доступа к другим элементам, установка двери багажного отделения.
7. Установите заднюю секцию трубы системы выпуска.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Задняя секция выпускной системы.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К,объём 1,8, РЕМОНТНЫЕ РАБОТЫ, Задняя секция выпускной системы.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Задняя секция выпускной системы с глушителем.
8. Присоедините все электронные блоки.
9. Присоедините генератор.
10. Присоедините "отрицательную" клемму аккумуляторной батареи.
