Freelander 1. Стойка А кузова - 5-дверная версия

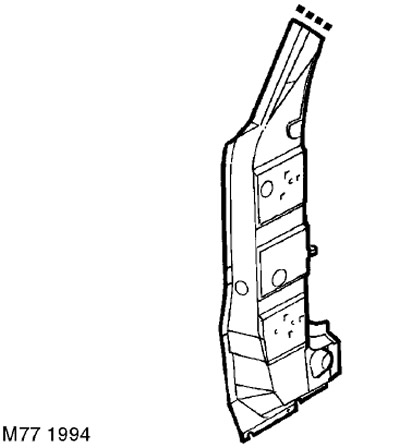

При этой операции передняя наружная панель боковины кузова заменяется вместе с внутренней панелью стойки "А"и панелями усилителя стойки "А".


Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите колесо (колеса).

5. Снимите подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

6. Снимите переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

7. Снимите переднюю дверь.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери.

8. Снимите переднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

9. Снимите панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004-го модельного года.

10. Снимите воздуховод подачи воздуха на уровень лица.

11. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

12. Снимите ветровое стекло.

СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло.

13. Снимите накладку порога проема передней двери. Освободите передний коврик пола и сдвиньте его в сторону.

14. Снимите уплотнитель дверного проема.

15. Снимите изоляцию перегородки моторного отсека.

16. Сторона водителя: Снимите блок реле и предохранителей салона автомобиля.



Ремонтные работы

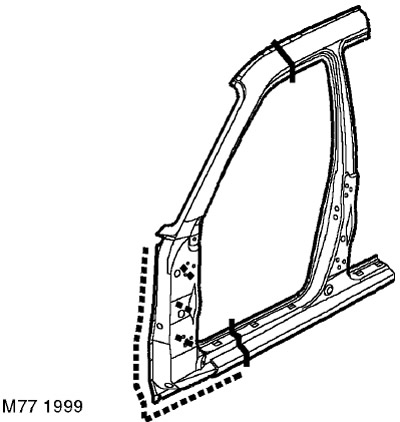

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.



Установка


1. Сторона водителя: Установите блок реле и предохранителей салона автомобиля.

2. Восстановите изоляционные накладки перегородки моторного отсека.

3. Установите уплотнитель бокового дверного проема.

4. Уложите на место передний коврик и установите накладку порога переднего дверного проема.

5. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

6. Установите ветровое стекло.

СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло.

7. Установите воздуховод подачи воздуха на уровень лица.

8. Установите на место панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004-го модельного года.

9. Установите на место переднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

10. Установите переднюю дверь.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери.

11. Установите на место переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

12. Установите на место подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

13. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

14. Присоедините все электронные блоки.

15. Присоедините генератор.

16. Присоедините "отрицательную" клемму аккумуляторной батареи.





Freelander 1. Стойка А кузова - 3-дверная версия

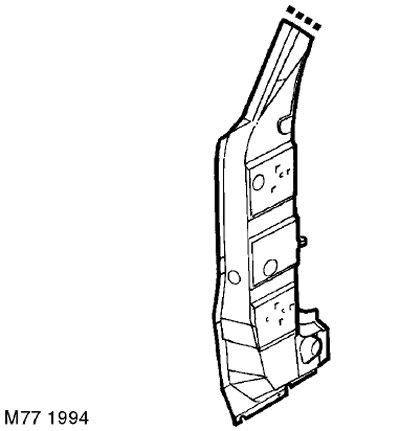

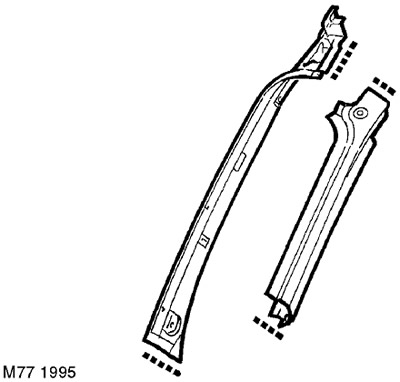

При этой операции передняя наружная панель боковины кузова заменяется вместе с внутренней панелью стойки "А"и панелями усилителя стойки "А".


Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите колесо (колеса).

5. Снимите подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

6. Снимите переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

7. Снимите переднюю дверь.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери.

8. Снимите переднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

9. Снимите панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

10. Снимите воздуховод подачи воздуха на уровень лица.

11. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 3-дверного автомобиля.

12. Снимите ветровое стекло.

СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло.

13. Снимите накладку порога проема передней двери. Освободите передний коврик пола и сдвиньте его в сторону.

14. Снимите уплотнитель дверного проема.

15. Снимите изоляцию перегородки моторного отсека.

16. Сторона водителя: Снимите блок реле и предохранителей салона автомобиля.



Ремонтные работы

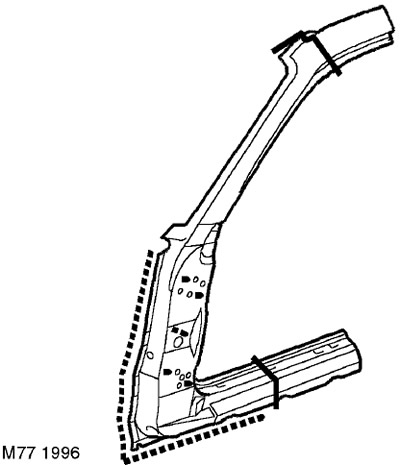

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.



Установка


1. Сторона водителя: Установите блок реле и предохранителей салона автомобиля.

2. Восстановите изоляционные накладки перегородки моторного отсека.

3. Установите уплотнитель бокового дверного проема.

4. Уложите на место передний коврик и установите накладку порога переднего дверного проема.

5. Установите ветровое стекло.

СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло.

6. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 3-дверного автомобиля.

7. Установите воздуховод подачи воздуха на уровень лица.

8. Установите на место панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

9. Установите на место переднее сиденье.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

10. Установите переднюю дверь.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери.

11. Установите на место переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

12. Установите на место подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

13. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

14. Присоедините все электронные блоки.

15. Присоедините генератор.

16. Присоедините "отрицательную" клемму аккумуляторной батареи.
