Freelander 1. Панель передка в сборе




При выполнении этой операции боковые панели поперечины заменяются вместе с панелью передка в сборе.


Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

5. Снимите балку переднего бампера.

6. Снимите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

7. Снимите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

8. Снимите левую и правую фары.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.

9. Освободите жгуты проводов фар и отведите их в сторону.

10. Снимите левый и правый брызговики моторного отсека.

11. Снимите левый и правый кронштейны усилителя бампера.

12. Снимите аккумуляторную батарею.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Аккумуляторная батарея.

13. Снимите воздушный патрубок.

14. Снимите звуковой сигнал

СИСТЕМА БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Звуковой сигнал.

15. Снимите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.
16. Снимите замок капота.

17. Закрепите капот в поднятом положении.

18. Снимите стойку капота.



Ремонтные работы

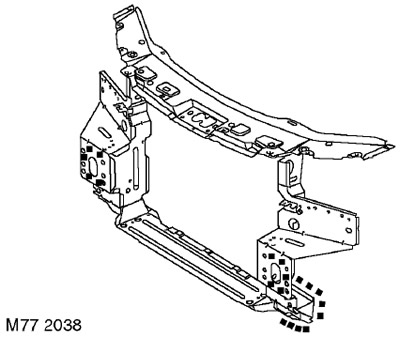

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.



Сборка


1. Установите стойку капота.

2. Установите замок капота.

3. Установите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.

4. Установите звуковой сигнал.

СИСТЕМА БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Звуковой сигнал.

5. Установите воздушный патрубок.

6. Установите аккумуляторную батарею. Не присоединяйте "отрицательную" клемму аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Аккумуляторная батарея.

7. Установите левый и правый кронштейны усилителя бампера.

8. Установите левый и правый брызговики моторного отсека.

9. Установите левую и правую фары.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года. Закрепите жгуты проводов фар.

10. Установите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

11. Установите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

12. Установите балку переднего бампера.

13. Установите на место передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

14. Присоедините все электронные блоки.

15. Присоедините генератор.

16. Присоедините "отрицательную" клемму аккумуляторной батареи.
