Демонтаж
1. Снимите переднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

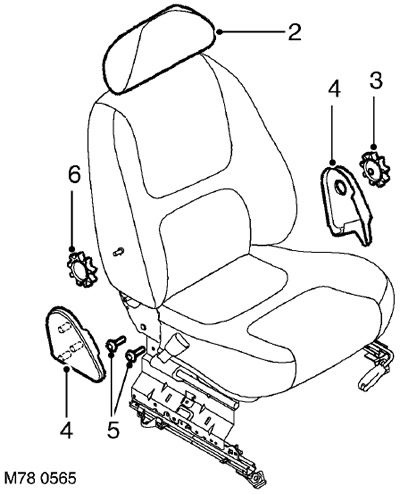

2. Освободите от крепления и снимите подголовник.
3. Снимите рукоятку регулировки наклона спинки сиденья.
4. Освободите фиксаторы боковых накладок и и снимите накладки.

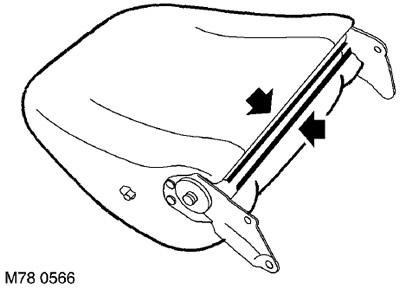

5. Отверните 4 болта Torx крепления рамы спинки и снимите спинку с рамы подушки.
6. Снимите рукоятку регулировки валика поясничного упора.
7. Освободите обивку спинки сиденья в основании рамы.
8. Снимите обивку со спинки сиденья, как показано на рисунке.
9. Высверлите 2 заклепки из рамы спинки сиденья.

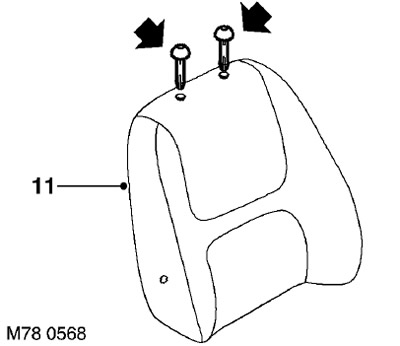

10. Снимите направляющие обоих штанг подголовника.
11. Снимите обивку спинки и мягкую прокладку с рамы спинки сиденья.

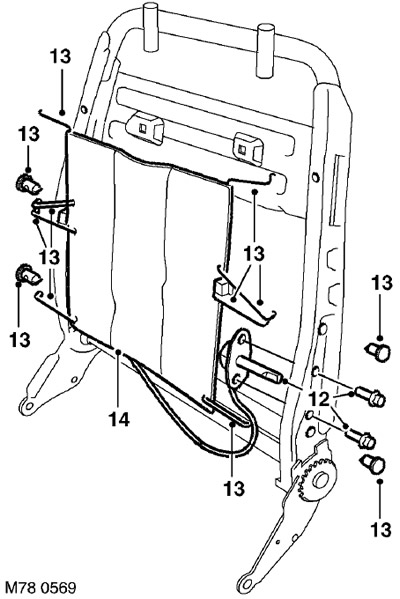

12. Отверните 2 болта крепления тросового механизма регулировки валика поясничного упора и снимите механизм регулировки.
13. Снимите 8 фиксаторов валика поясничного упора с рамы спинки сиденья и 4 скобы.
14. Снимите валик поясничного упора.
Установка
1. Приложите валик поясничного упора к раме спинки сиденья и установите скобы.
2. Установите фиксаторы крепления валика поясничного упора к раме спинки сиденья.
3. Установите тросовый механизм и затяните болты его крепления.
4. Установите обивку спинки и подушку на раму спинки сиденья.
5. Установите направляющие штанг подголовника.
6. Установите на место ремни и зафиксируйте их заклепками.
7. Установите на место обивку спинки сиденья.
8. Закрепите обивку спинки сиденья в основании рамы.
9. Установите рукоятку регулировки валика поясничного упора.
10. Совместите раму спинки с рамой сиденья, заверните болты Torx и затяните их с моментом 45 Нм.
11. Установите боковые накладки и закрепите их на фиксаторах.
12. Установите подголовник.
13. Установите рукоятку регулировки наклона спинки сиденья.
14. Установите переднее сиденье.
