Демонтаж
1. Снимите переднюю консоль.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до 2004-го модельного года.
2. Снимите поворотный контактор.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Поворотный контактор системы подушек безопасности.

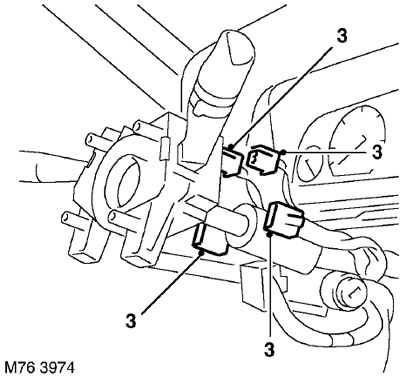

3. Отсоедините 4 электрических разъема от подрулевого выключателя стеклоочистителей/указателей поворота.

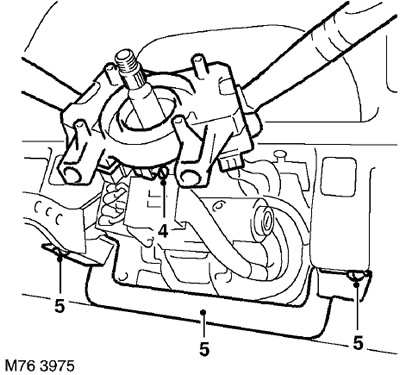

4. Ослабьте болт и снимите подрулевой выключатель стеклоочистителей/ указателей поворота.
5. Отверните 2 винта крепления нижнего кожуха рулевой колонки и снимите кожух.

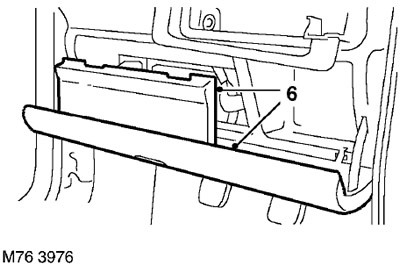

6. Опустите вниз крышку перчаточного ящика водителя и снимите крышку блока предохранителей.

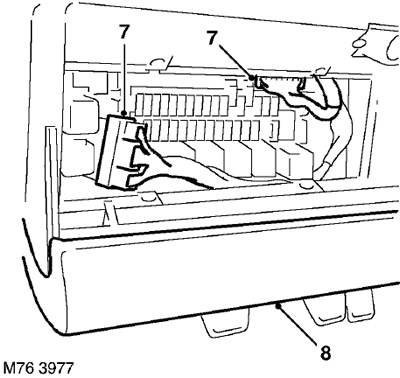

7. Отсоедините 2 электрических разъема от блока предохранителей.
8. Закройте перчаточный ящик.
9. Снимите часы.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Часы.
10. Снимите с обеих передних стоек 'A' верхние декоративные панели.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.
11. Модели, не оборудованные подушкой безопасности переднего пассажира: Снимите отделение панели управления.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Отделение панели управления.
12. Модели, оборудованные подушкой безопасности переднего пассажира: Снимите подушку безопасности пассажира.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности переднего пассажира - для автомобилей до 2004-го модельного года.

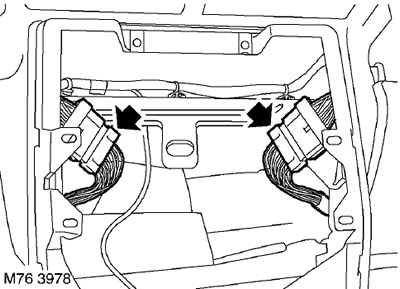

13. Отсоедините 2 электрических разъема кабелей панели управления от основной электропроводки.

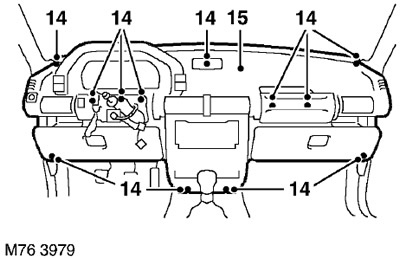

14. Отверните 12 болтов крепления панели управления.
15. С помощью напарника снимите панель управления.

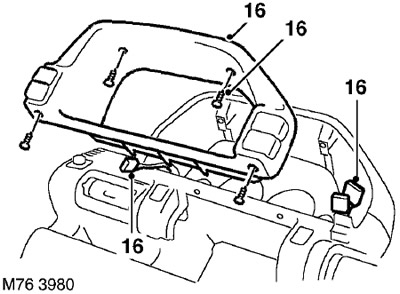

16. Отверните 4 винта, отсоедините 3 электрических разъема от выключателей и снимите рамку приборной панели.

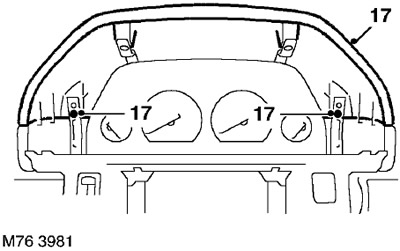

17. Отверните 2 винта крепления козырька приборной панели и снимите козырек.

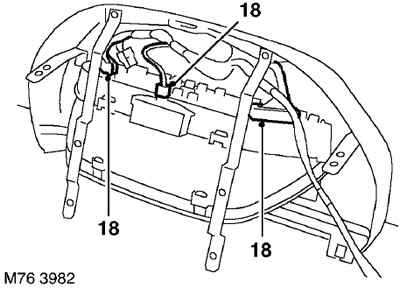

18. Отсоедините 3 колодки от панели приборов.

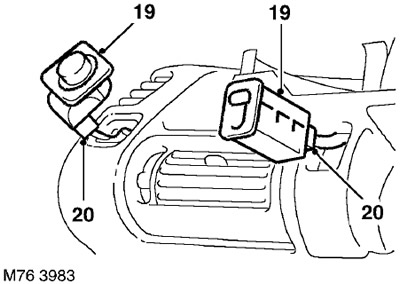

19. Снимите клавишу регулировки наружных зеркал заднего вида и корректора направления световых пучков фар.
20. Отсоедините электрические разъемы от клавиши регулировки наружных зеркал заднего вида и корректора направления световых пучков фар.

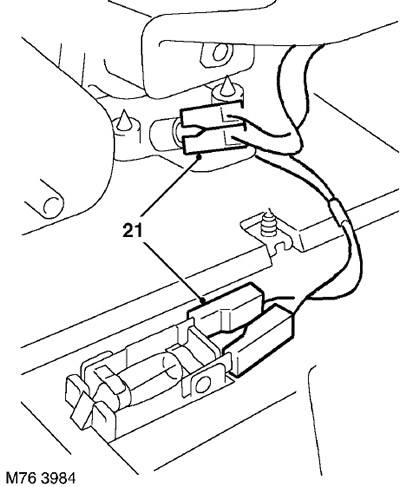

21. Отсоедините 4 электрчиеских разъема типа "Lucar" от лампы освещения перчаточного ящика и выключателя.

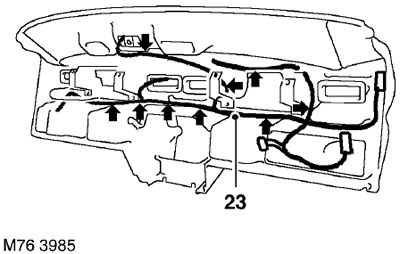

22. Освободите 9 хомутов крепления электропроводки.
23. Протащите электрический кабель через панель управления и снимите его.

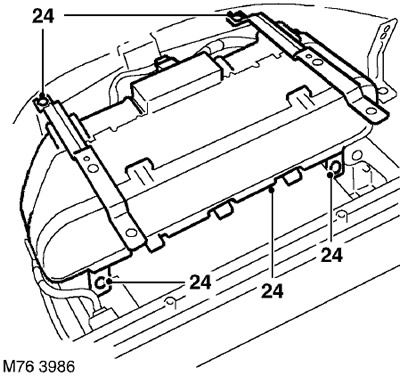

24. Отверните 4 винта крепления приборной панели и снимите ее.

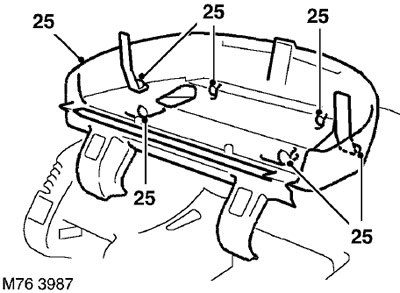

25. Отверните 6 винтов крепления нижней крышки и снимите ее с приборной панели.

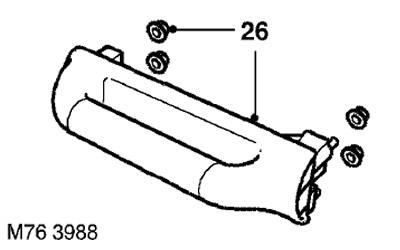

26. Модели, не оборудованные подушкой безопасности переднего пассажира: Отверните 4 винта крепления ручки и снимите ее.

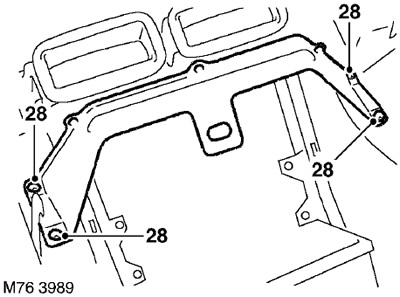

27. Отверните 4 винта крепления центрального кронштейна и снимите его.

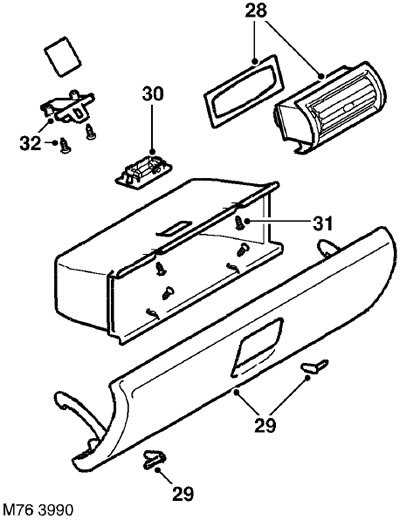

28. Снимите с панели управления 4 дефлектора системы вентиляции салона и уплотнительные прокладки.
29. Снимите оси петель крышки перчаточного ящика и снимите крышку.
30. Выньте лампу освещения и коврик перчаточного ящика.
31. Отверните 4 винта крепления перчаточного ящика и снимите его.
32. Выверните 2 винта из каждого замка перчаточного ящика и снимите замки.
33. Снимите заглушку выключателя.

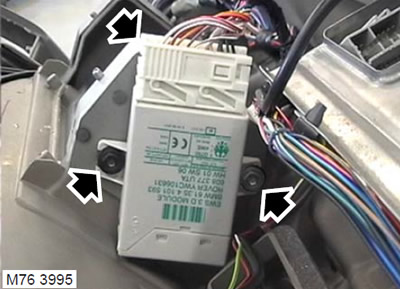

34. Отсоедините электрический разъем от блока управления иммобилайзером.
35. Отверните 2 гайки крепления блока управления иммобилайзером к панели управления и снимите блок управления.
36. Снимите накладку и отделения для мелочи.
Установка
1. Установите накладку и отделения для мелочи.
2. Установите на панель управления блок управления иммобилайзером и закрепите ее гайками.
3. Присоедините колодку проводки к ECU иммобилайзера.
4. Установите заглушку выключателя.
5. Установите на панель управления замки перчаточного ящика и закрепите их винтами.
6. Установите перчаточный ящик и закрепите его винтами.
7. Установите лампу освещения и коврик перчаточного ящика.
8. Установите крышку перчаточного ящика и оси ее петель.
9. Установите на панель управления дефлекторы и уплотнительные прокладки.
10. Установите на место центральную консоль и закрепите ее винтами.
11. Модели, не оборудованные подушкой безопасности переднего пассажира: Установите ручку и закрепите ее винтами.
12. Установите на место приборную панель и закрепите ее винтами.
13. Установите панель приборов на место и закрепите ее винтами.
14. Установите на место электрический кабель панели управления и прикрепите его хомутами к панели управления.
15. Подсоедините электрчиеские разъемы типа "Lucar" к лампе освещения перчаточного ящика и выключателю.
16. Подсоедините электрические разъемы к клавише регулировки наружных зеркал заднего вида и корректору направления световых пучков фар.
17. Установите на место клавишу регулировки наружных зеркал заднего вида и корректор направления световых пучков фар.
18. Присоедините колодки к панели приборов.
19. Установите на место козырек приборной панели и закрепите его винтами.
20. Подсоедините электрические разъемы к рамке приборной панели, установите рамку и закрепите ее винтами.
21. С помощью напарника установите в автомобиль панель управления и закрепите ее болтами.
22. Подсоедините электрические разъемы кабелей панели управления к основной электропроводке.
23. Модели, оборудованные подушкой безопасности переднего пассажира: Установите подушку безопасности переднего пассажира.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности переднего пассажира - для автомобилей до 2004-го модельного года.
24. Модели, не оборудованные подушкой безопасности переднего пассажира: Установите отделение панели управления.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Отделение панели управления.
25. Установите верхние декоративные панели передних стоек 'A'.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.
26. Установите часы.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Часы.
27. Опустите вниз крышку перчаточного ящика водителя и снимите крышку блока предохранителей.
28. Присоедините колодки к блоку предохранителей.
29. Установите на место крышку блока предохранителей и закройте крышку перчаточного ящика.
30. Установите нижний кожух рулевой колонки и закрепите его винтами.
31. Установите выключатель стеклоочистителей/указателей поворота и затяните винт его крепления.
32. Подсоедините электрические разъемы к выключателю стеклоочистителей/ указателей поворота.
33. Установите поворотный контактор.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Поворотный контактор системы подушек безопасности.
34. Установите на место переднюю консоль.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до 2004-го модельного года.
