НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ
РАБОТЫ, Наружное зеркало заднего вида с электроприводом
регулировки.
2. Опустите стекло двери.
3. Снимите внутренний уплотнитель.

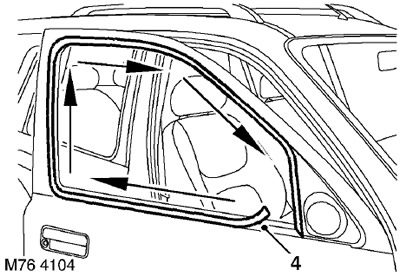

4. Осторожно снимите с двери оконный уплотнитель, начав от
нижнего переднего угла и продвигаясь по всему периметру оконного
проема.
Установка
1. Смажьте углы уплотнителя мыльным раствором.
ВНИМАНИЕ: В конструкцию уплотнителя входит
внутренний металлический каркас. Будьте осторожны, чтобы не
погнуть его во время установки уплотнителя. В противном случае
каркас деформируется.
2. Начинайте установку уплотнителя с заднего верхнего угла
оконного проема. Добейтесь полного совпадения профилей
уплотнителя и оконного проема.
3. Зафиксируйте уплотнитель в той части оконного проема, которая
примыкает к передней стойке 'A' кузова.
4. Зафиксируйте уплотнитель у основания передней стойки 'A'.
5. Осторожно выньте уплотнитель из двери в районе средней стойки
'B' кузова, чтобы освободить его нижний угол. При этом
уплотнитель расположится над бортом оконного проема. Убедитесь в
том, что уплотнитель не перекрутился. Начиная с верхнего угла,
установите уплотнитель на дверь.
ПРИМЕЧАНИЕ: Радиус нижнего угла уплотнителя
должен совпасть с профилем оконного проема.
6. Зафиксируйте уплотнитель в нижней части оконного проема,
разворачивая его на кромке двери и равномерно надавливая по всей
длине нижней части оконного проема.
7. Установите внутренний уплотнитель.
8. Поднимите и опустите стекло, чтобы проверить правильность
установки уплотнителя.
9. Установите наружное зеркало заднего вида.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ
РАБОТЫ, Наружное зеркало заднего вида с электроприводом
регулировки.
Freelander 1. Резиновый / фетровый оконный уплотнитель
задней двери
Демонтаж
1. Снимите стекло задней двери.
ДВЕРИ, Демонтаж передней
двери в сборе для обеспечения доступа к другим элементам,
установка передней двери, Стекло задней двери.

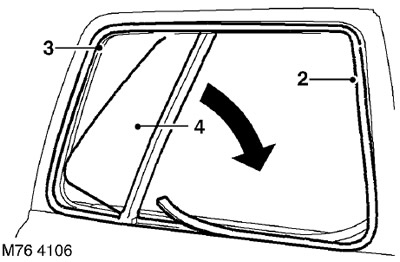

2. Снимите с двери оконный уплотнитель. Сначала снимите нижнюю
часть уплотнителя, а затем вертикальную переднюю часть до
верхнего угла.
3. Высвободите верхний угол заднего малого стекла из рамы.
Поверните заднее малое стекло и уплотнитель. Высвободите
оставшуюся часть уплотнителя из двери и снимите заднее малое
стекло и уплотнитель.
4. Снимите заднее малое стекло с уплотнителя.
Установка

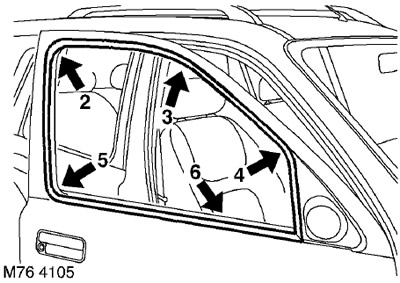

1. Вставьте заднее малое стекло в уплотнитель.
2. Смажьте уплотнитель мыльным раствором в зоне расположения
заднего малого стекла.
3. Вставьте заднее малое стекло вместе с уплотнителем в задний
нижний угол оконного проема. Поверните заднее малое стекло и
вставьте его в верхний задний угол оконного проема. Нажмите
через перемычку на малое заднее стекло по направлению назад,
чтобы вставить уплотнитель заднего малого стекла в дверь.
4. Начиная от верхней части перемычки, вставьте в дверь верхнюю
часть уплотнителя. Радиус верхнего угла уплотнителя должен
совпасть с профилем оконного проема.
5. Не вставляя уплотнитель в переднюю часть рамы, приложите его
к переднему нижнему углу рамы. Радиус переднего нижнего угла
уплотнителя должен совпасть с профилем оконного проема.
Одновременно следите за тем, чтобы уплотнитель правильно
располагался в переднем верхнем углу рамы. После этого нажмите
на уплотнитель и вставьте его в переднюю часть рамы.
6. Вставьте в дверь нижнюю часть уплотнителя.
7. Установите стекло задней двери.
ДВЕРИ, Демонтаж передней
двери в сборе для обеспечения доступа к другим элементам,
установка передней двери, Стекло задней двери.
