Freelander 1. Передние тормозные колодки




Демонтаж


1. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

2. Снимите переднее колесо.

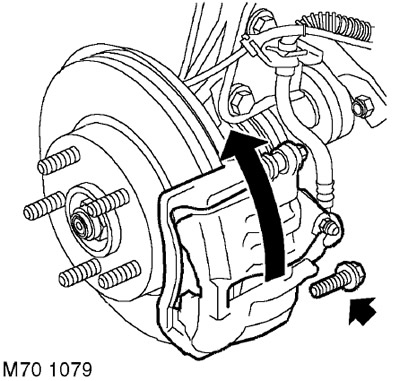

3. Снимите с тормозного суппорта левый направляющий палец и поверните суппорт вверх.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы не понизилась эффективность тормозной системы, тормозные колодки должны заменяться одновременно на тормозных механизмах колес одного моста.

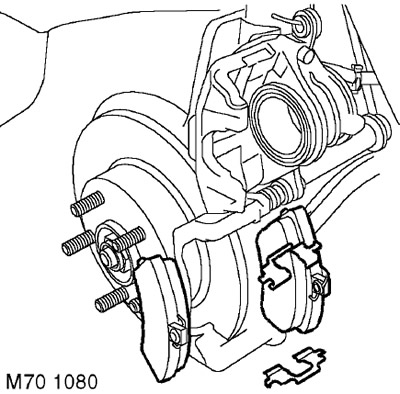

4. Снимите с направляющей тормозные колодки и их фиксаторы.



Установка


1. Вращая тормозной диск рукой, полностью удалите с его кромки ржавчину и другие отложения.

2. Удалите ржавчину с мест крепления тормозных колодок.

3. С помощью жидкости для очистки тормозных механизмов очистите от пыли суппорты.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для чистки тормозных механизмов. Не используйте жидкости на минеральной основе. Их применение может вызвать повреждение резиновых элементов.

4. Поставьте емкость с тормозной жидкостью, наденьте шланг для прокачки на штуцер суппорта и ослабьте винт штуцера.

5. Вдавите поршень в цилиндр и затяните винт штуцера с моментом 10 Нм.

6. Снимите шланг для прокачки и уберите емкость с тормозной жидкостью.

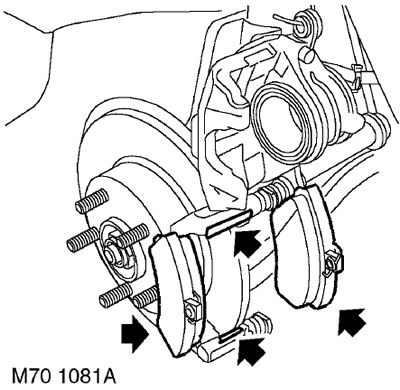

7. Установите на направляющую фиксаторы тормозных колодок.






8. Устанвите на направляющую тормозные колодки.

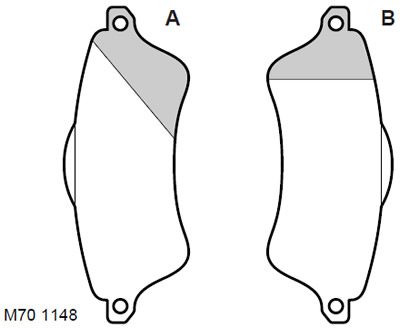

С набегающей стороны колодок выполнены небольшие асимметричные фаски. Это необходимо для обеспечения правильной установки колодок. Колодку 'A'(см. рис.) следует устанавливать с внутренней стороны суппорта. Колодку B' следует устанавливать с наружной стороны суппорта. На рисунке изображен комплект колодок левого тормозного механизма.

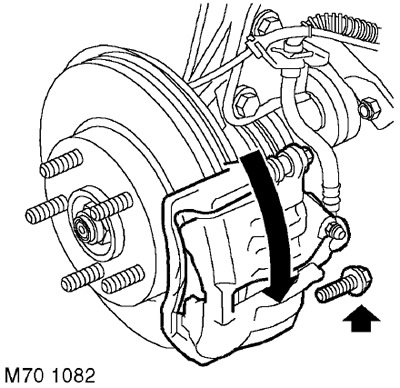

9. Опустите вниз тормозной суппорт.

10. Совместите грани направляющих пальцев с ответными поверхностями на тормозном суппорте. Установите болты и затяните их с моментом 27 Нм.

11. Повторите операцию с другой стороны автомобиля.

12. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

13. Уберите подпорки и опустите автомобиль.

14. Нажмите на тормозную педаль несколько раз, чтобы обеспечить необходимый зазор между тормозными колодками и тормозным диском.

15. Проверьте уровень тормозной жидкости и при необходимости доведите его до нормы.
