Freelander 1. Сдвоенный главный тормозной цилиндр - с левым рулевым колесом




Демонтаж

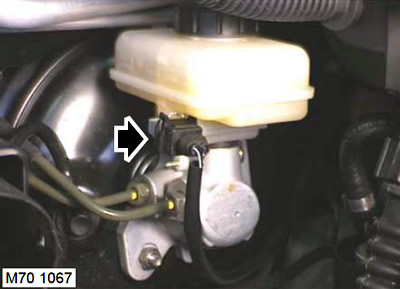

1. Отсоедините многоконтактный электрический разъем датчика аварийного уровня тормозной жидкости.

2. Подстелите ткань под главный тормозной цилиндр, чтобы избежать разбрызгивания тормозной жидкости.

ВНИМАНИЕ: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой.

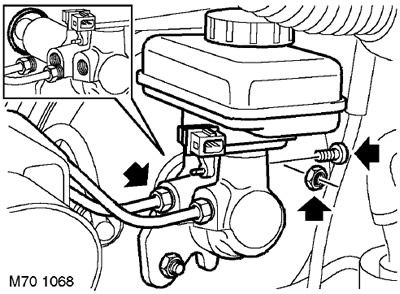

3. Отсоедините муфту трубопровода вспомогательного тормозного контура от главного цилиндра.

4. Отсоедините муфту трубопровода основного тормозного контура от главного цилиндра.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

5. Отверните болт с головкой Torx, с помощью которого крепится бачок главного тормозного цилиндра, чтобы обеспечить доступ к гайке крепления главного цилиндра.

6. Отверните и выбосьте две гайки крепления главного тормозного цилиндра к вакуумному усилителю и снимите главный цилиндр.

7. Приверните болт с головкой Torx к бачку главного тормозного цилиндра.

8. Снимите и выбросьте уплотнительное кольцо.



Установка


1. Очистите прилегающие поверхности главного тормозного цилиндра и вакуумного усилителя.

2. Отверните болт с головкой Torx, с помощью которого бачок крепится к главному тормозному цилиндру.

3. Установите новое уплотнительное кольцо на главный тормозной цилиндр.

4. Совместите шток толкателя с главным тормозным цилиндром и установите цилиндр на вакуумный усилитель.

5. Заверните новые гайки и затяните их с моментом 25 Нм.

6. Заверните болт с головкой Torx, с помощью которого бачок крепится к главному тормозному цилиндру. Затяните болт с моментом 8 Нм.

7. Очистите места присоединения тормозных трубопроводов и наконечники трубопроводов.

8. Присоедините трубопроводы основного и вспомогательного контуров и затяните муфты с моментом 17 Нм.

9. Подсоедините многоконтактный электрический разъем датчика аварийного уровня тормозной жидкости.

10. Удалите воздух из тормозной системы.

ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.
