Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Поднимите переднюю часть автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.
3. Ослабьте болт крепления шкива привода насоса рулевого гидроусилителя.
4. Снимите ремень привода насоса рулевого гидроусилителя.
РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Приводной ремень (для моделей с двигателем K1.8).
5. Подставьте контейнер для сбора рабочей жидкости рулевого гидроусилителя.
6. Ослабьте хомут и отсоедините впускной шланг от насоса гидроусилителя.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
7. Ослабьте крепление выпускного трубопровода, отсоедините трубопровод, снимите и выбросьте уплотнительное кольцо.

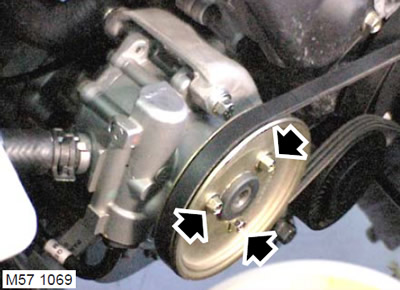

8. Отверните 3 болта крепления шкива привода насоса гидроусилителя к насосу гидроусилителя и снимите шкив.

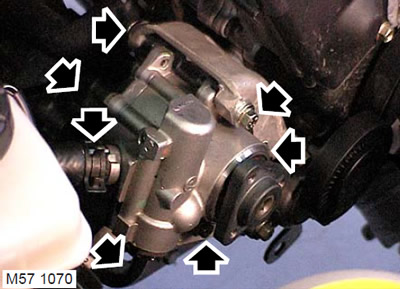

9. Отверните 5 болтов крепления насоса гидроусилителя к опорному кронштейну.
10. Снимите насос гидроусилителя.
Установка
1. Приложите насос гидроусилителя к опорному кронштейну.
2. Заверните болты крепления насоса гидроусилителя к опорному кронштейну и затяните их с моментом 25 Нм.
3. Установите шкив привода насоса гидроусилителя, совместив отверстия под болты. Убедитесь в том, что шкив обращен стороной с меткой "FRONT" наружу. Заверните болты и затяните их от руки.
4. Снимите пробку с выпускного шланга.
5. Очистите насос гидроусилителя и штуцер трубопровода.
6. Взяв новое уплотнительное кольцо, подсоедините выпускной шланг и затяните соединительную муфту с моментом 20 Нм.
7. Очистите от грязи место крепления впускного шланга к насосу гидроусилителя.
8. Снимите пробку с впускного шланга, наденьте на него новый хомут и подсоедините шланг к насосу.
9. Уберите контейнер для сбора рабочей жидкости.
10. Очистите от грязи канавку шкива и беговую дорожку натяжного ролика.
11. Установите ремень привода насоса рулевого гидроусилителя.
РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Приводной ремень (для моделей с двигателем K1.8).
12. Затяните болты крепления шкива привода насоса рулевого гидроусилителя с моментом 10 Нм.
13. Присоедините "отрицательную" клемму аккумуляторной батареи.
14. Прокачайте систему рулевого гидроусилителя.
РУЛЕВОЕ УПРАВЛЕНИЕ, РЕГУЛИРОВКИ, Удаление воздуха из системы рулевого гидроусилителя.
