Freelander 1. Промежуточная опора передняя



Порядок замены задней промежуточной опоры аналогичен.



Демонтаж


1. Снимите передний карданный вал.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.

2. Снимите задний карданный вал.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.






3. Пометьте положение опорных подшипников вязкостной муфты.

ВНИМАНИЕ: Снимая и устанавливая компоненты, связанные с вязкостной муфтой, нужно полностью вывешивать фланец со стороны шлицов. Ни в коем случае не передавать нагрузку через подшипники вязкостной муфты.

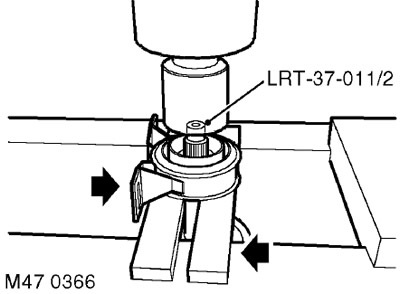

4. Установите опорные призмы на стол пресса, как показано на рисунке, обращая внимание на то, чтобы призмы не находились в контакте с маслоотбойным кольцом.

5. С помощью напарника установите вязкостную муфту на стол пресса.

6. Установите оправку LRT-37-011/2 на шлицы вязкостной муфты.

7. С помощью напарника выпрессуйте шлицевой конец вязкостной муфты сквозь опорный подшипник. Не позволяйте муфте упасть, когда она освободится от опорного подшипника.

8. Снимите вязкостную муфту со стола пресса.



Установка


1. Протрите маслоотражатель, шейку вала под подшипник и опорные подшипники.

2. Проверьте, чтобы полости между подшипником и наружным корпусом были набиты консистентной смазкой Texaco Novatex EP2.

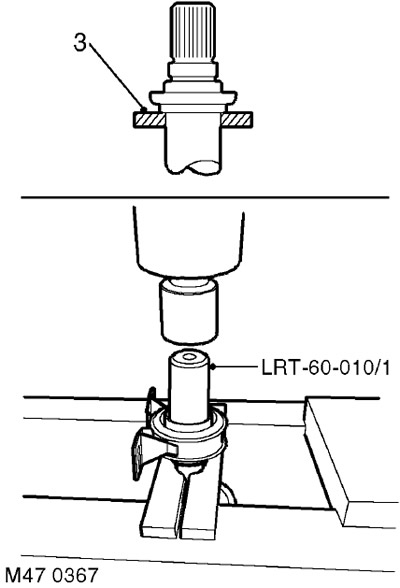

3. Используя помощь напарника, установите вязкостную муфту на рабочий стол пресса так, чтобы бурт муфты упирался в призмы, как показано на рисунке.

4. Установите оправку LRT- 60-010/1 на внутреннюю обойму подшипника и напрессуйте подшипник на вязкостную муфту.

5. Снимите вязкостную муфту со стола пресса.

6. Проверьте свободу вращения подшипника.

7. Установите на место передний карданный вал.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.

8. Установите задний карданный вал.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.
