Freelander 1. Защитный чехол - внутренний шарнир равных угловых скоростей




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

3. Снимите переднее колесо.

4. Снимите наружный чехол.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Защитный чехол - шарнир равных угловых скоростей - наружный - передний.

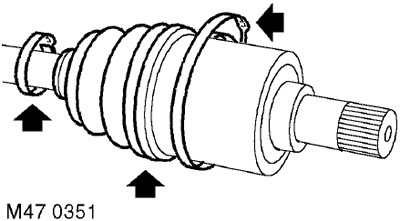

5. Снимите оба хомута защитного чехла и утилизируйте хомуты.

6. Снимите защитный чехол с вала.



Установка


1. Протрите приводной вал и защитный чехол.

2. Смажьте шарнир смазкой из тюбика.

3. Наденьте на вал новый защитный чехол.

4. Установите чехол на шарнир и с помощью приспособления LRT-99-019 поставьте два новых хомута.

5. Установите наружный чехол.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Защитный чехол - шарнир равных угловых скоростей - наружный - передний.

6. Установите на место колесо (колеса) и затяните гайки моментом 115 Нм.

7. Уберите подпорки и опустите автомобиль.

8. Присоедините "отрицательную" клемму аккумуляторной батареи.















Freelander 1. Задний вал с внешним и внутренним шарнирами




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Поднимите заднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

3. Снимите переднее колесо.

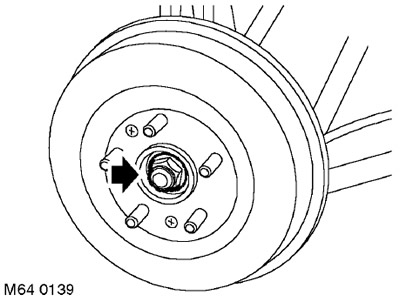

4. Расшплинтуйте гайку крепления ступицы на корпусе наружного шарнира.

5. С помощью напарника, удерживающего педаль тормоза в нажатом состоянии, отверните и утилизируйте гайку.

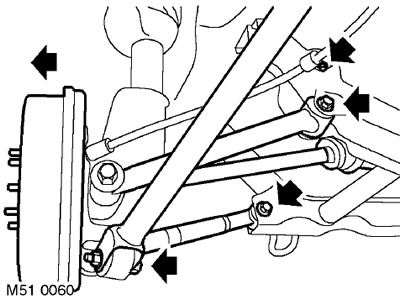

6. Отверните гайку и болт крепления продольной тяги к задней ступице, сохраните дистанционную втулку на подголовнике болта.

7. Отверните болт и гайку крепления поперечной тяги к подрамнику. Снимите амортизатор.

8. Отверните болт и гайку крепления поперечной регулировочной тяги к подрамнику.

9. Установите ёмкость для сбора вытекающего масла.

10. С помощью напарника сдвиньте ступицу наружу и выньте внешний шарнир из ступицы.

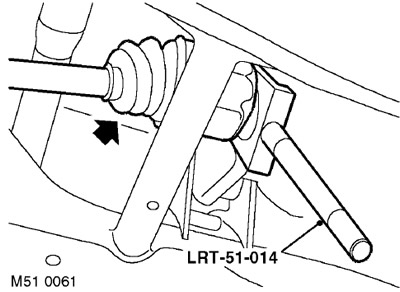

11. Соблюдая осторожность, чтобы не повредить маслоотбойное кольцо, отсоедините внутренний шарнир от дифференциала, используя приспособление LRT-51-014 и выньте приводной вал.

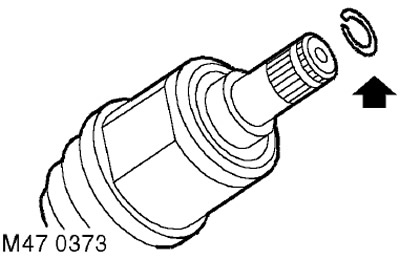

12. Снимите и утилизируйте стопорное кольцо приводного вала.



Установка


1. Проверьте состояние сальника дифференциала и замените его, если он повреждён или изношен.

2. Протрите концы приводного вала и места его установки в ступице и в дифференциале.

3. Смажьте рабочие кромки сальника трансмиссионным маслом.

4. Установите новое стопорное кольцо на конец приводного вала.

5. Вставьте вал в дифференциал и полностью задвиньте его на место.

ВНИМАНИЕ: Надавите на приводной вал, чтобы убедиться в том, что стопорное кольцо вошло в свой паз и удерживает вал.

6. С помощью напарника вставьте вал в ступицу.

7. Наживите гайку крепления приводного вала, но на этой стадии не затягивайте их до конца.

8. Установите на регулировочную поперечную тягу амортизатор и болт с гайкой, затяните их моментом 120 Нм.

ВНИМАНИЕ: Гайки и болты должны затягиваться, когда вес автомобиля будет воспринят подвеской.

9. Установите на поперечную тягу болт с гайкой, затяните их моментом 120 Нм.

10. Установите на продольную тягу дистанционную втулку, болт с гайкой, затяните их моментом 120 Нм.

11. Наживите новую гайку крепления приводного вала и затяните её моментом 400 Нм. Застопорите гайку на конце приводного вала.

12. Проверьте уровень масла в дифференциале и при необходимости долейте.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Задний мост.

13. Установите на место колесо (колеса) и затяните гайки моментом 115 Нм.

14. Уберите подпорки и опустите автомобиль.

15. Присоедините "отрицательную" клемму аккумуляторной батареи.
