Freelander 1. Сальник вала привода заднего моста: автомобили с двигателем K1.8




Демонтаж


1. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

2. Слейте масло из раздаточной коробки.

РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.

3. Приподнимите одно заднее колесо, чтобы можно было вращать карданный вал для получения доступа к болтам.






4. Для облегчения последующей сборки нанесите на передний карданный вал метки положения.

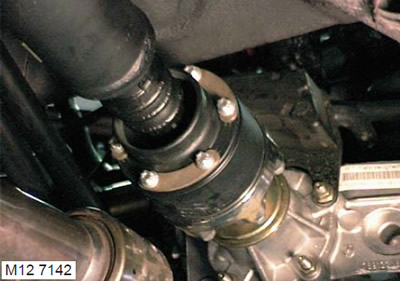

5. Отверните 6 гаек и снимите болты крепления карданного вала к ведущему фланцу раздаточной коробки.

6. Снимите карданный вал с ведущего фланца раздаточной коробки и привяжите его в стороне.

ВНИМАНИЕ: При извлечении трёхроликового шарнира из раздаточной коробки необходимо соблюдать осторожность. Чтобы не повредить чехол, его не нельзя полностью растягивать, корпус шарнира нужно беречь от ударов.

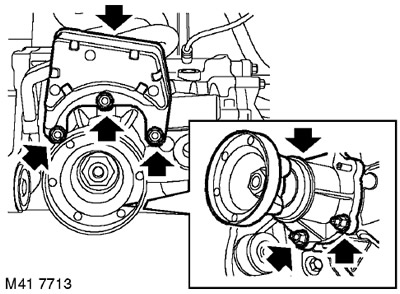

7. Отверните 3 гайки крепления демпфера к картеру вала привода заднего моста.

8. Снимите демпфер.

9. Отверните 2 оставшиеся гайки крепления картера вала привода заднего моста.

10. Снимите картер вала привода заднего моста.

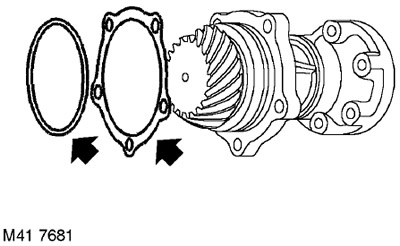

11. Снимите и утилизируйте кольцевое уплотнение.

12. Снимите и сохраните дистанционную шайбу.



Установка


1. Очистите картер вала привода заднего моста и привалочную поверхность на раздаточной коробке.

2. Отмойте дистанционную шайбу.

3. Установите дистанционную шайбу на раздаточную коробку.

4. Смажьте новое кольцевое уплотнение трансмиссионным маслом для раздаточной коробки и установите уплотнение в картер вала.

5. Установите картер вала привода заднего моста.

6. Установите демпфер и наживите гайки, притянув их усилием пальцев.

7. Наживите оставшиеся гайки крепления картера и затяните все гайки. Момент затяжки 25 Нм.

8. Проверьте, чтобы привалочные поверхности фланца карданного вала и фланца вала привода заднего моста были чистыми.

9. Установите карданный вал на ведущий фланец раздаточной коробки так, чтобы совместились ранее нанесённые метки. Затяните гайки и болты моментом 40 Нм.

10. Залейте масло в картер раздаточной коробки до требуемого уровня.

РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.

11. Опустите заднее колесо и уберите домкрат.

12. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
