Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите датчик уровня топлива.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Измеритель - указатель уровня топлива.

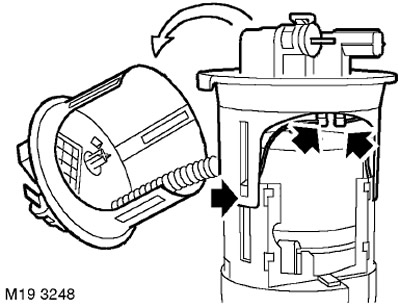

3. Отсоедините 2 разъёма от верхней части модуля электробензонасоса.
4. Освободите выступы в основании модуля из трёх пазов в его верхней части.
5. Осторожно отведите верхнюю часть модуля от основания, обращая внимание на то, чтобы топливный шланг не был пережат.

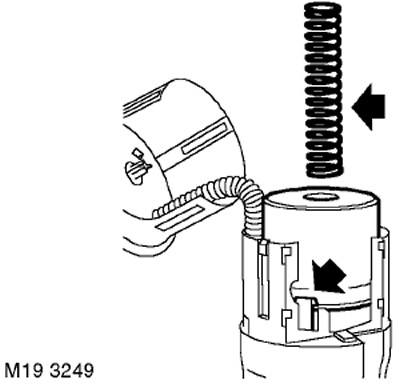

6. Выньте пружину из топливного фильтра.
7. Осторожно освободите 3 зажима крепления топливного фильтра.
8. Освободите топливный фильтр из окон входного и выходного топливных каналов.

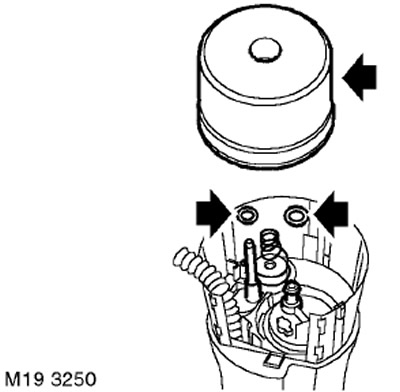

9. Снимите топливный фильтр.
10. Утилизируйте уплотнительные кольца.
Установка
1. Смажьте НОВЫЕ кольцевые уплотнения силиконовой смазкой и установите их на окна топливных каналов.
2. Осторожно установите фильтр на окна топливных каналов, полностью продвиньте его, чтобы зажимы фильтра встали на место.
ПРЕДОСТЕРЕЖЕНИЕ: Проверьте, чтобы контактная пружина "массы " в регуляторе давления топлива занимала правильное положение.
3. Установите поджимную пружину фильтра в углубление и вставьте её другой конец в верхнее гнездо.
ПРЕДОСТЕРЕЖЕНИЕ: Проверьте, чтобы контактный наконечник "массы" был правильно расположен в основании фильтра.
4. Установите верхнюю часть модуля на нижнюю так, чтобы выступы вошли в пазы.
ПРЕДОСТЕРЕЖЕНИЕ: Во время установки обращайте внимание на правильность подключения электрических контактов. Не допускается деформация контактного наконечника "массы"на "отрицательном"выводе топливного насоса.
5. Установите датчик уровня топлива.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ, Измеритель - указатель уровня топлива.
6. Присоедините "отрицательную" клемму аккумуляторной батареи.
