Freelander 1. Датчик положения коленчатого вала (CKP)




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

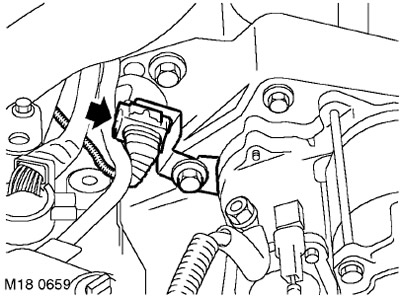

3. Отсоедините разъём датчика положения коленчатого вала от моторного жгута.

4. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

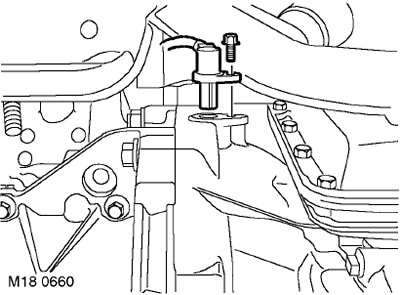

5. Отверните болт крепления датчика положения коленчатого вала к коробке передач и снимите датчик.



Установка


1. Протрите датчик положения коленчатого вала (CKP) и ответные привалочные поверхности.

2. Установите датчик положения коленчатого вала, вверните болт крепления и затяните его моментом 9 Нм.

3. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

4. Присоедините разъём датчика положения коленчатого вала к моторному жгуту.

5. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

6. Присоедините "отрицательную" клемму аккумуляторной батареи.



















Freelander 1. Датчик положения дроссельной заслонки




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

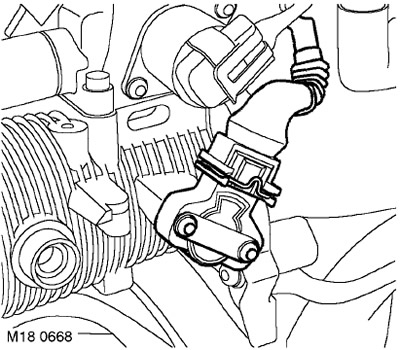

3. Отсоедините разъём от датчика положения дроссельной заслонки.

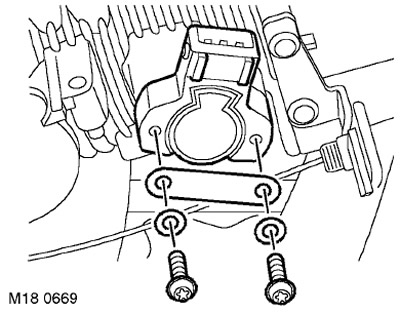

4. Отверните и утилизируйте 2 винта с шайбами, которыми датчик положения дроссельной заслонки крепится к впускному коллектору.

5. Снимите с датчика табличку с данными.

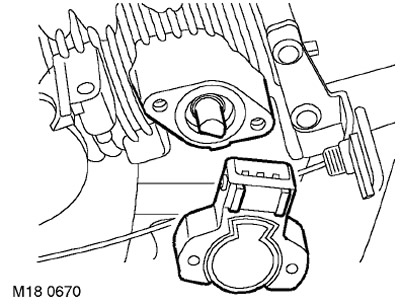

6. Стяните датчик с оси дроссельной заслонки.

ВНИМАНИЕ: Не сдвигайте датчик с места вращением или при помощи рычага.



Установка


1. Протрите привалочные поверхности дроссельного патрубка и датчика положения дроссельной заслонки.






2. Установите датчик на ось дроссельной заслонки. Проследите за тем, чтобы лыска на оси дроссельной заслонки совместилась с ответной частью на датчике положения.

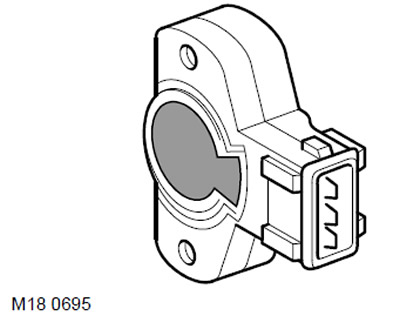

ВНИМАНИЕ: Датчик положения дроссельной заслонки можно легко повредить при установке. Надевая датчик на ось дроссельной заслонки, пользуйтесь только усилием пальцев и прикладывайте его только к заштрихованным на рисунке участкам.

3. Поверните датчик против часовой стрелки до совмещения отверстий под крепление.

ВНИМАНИЕ: Не вращайте датчик по часовой стрелке и следите за тем, чтобы при вращении датчик не заходил за внутренние ограничители.

4. Установите на датчик табличку с данными.

5. Вверните новые болты крепления с новыми волнистыми шайбами и затяните болты моментом 1,5 Нм.

6. Присоедините разъём к датчику положения дроссельной заслонки.

7. Нажмите на педаль газа 2-3 раза, чтобы убедиться в том, что дроссельная заслонка перемещается от полностью открытого до полностью закрытого положения.

8. Установите на место шумоизолирующий кожух.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

9. Присоедините "отрицательную" клемму аккумуляторной батареи.

ПРИМЕЧАНИЕ: Всякий раз при изменении положения датчика положения дроссельной заслонки или при его замене НЕОБХОДИМО производить "обучение" системы при помощи прибора TestBook/T4.
