Freelander 1. Теплообменник системы рециркуляции ОГ: двигатель Td4




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите клапанную крышку.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.

3. Для облегчения последующей сборки пометьте трубку перепуска ОГ и теплообменника.

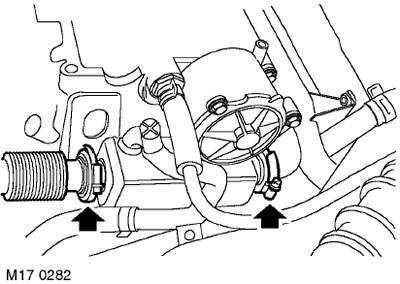

4. Ослабьте хомуты крепления трубок перепуска ОГ к теплообменнику.

5. Снимите трубку, соединяющую теплообменник системы рециркуляции клапаном рециркуляции.

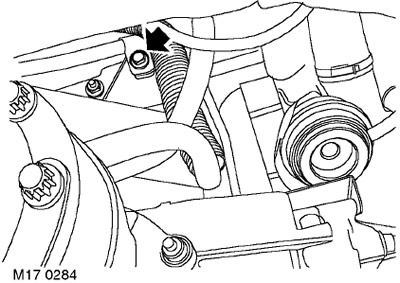

6. Отверните болт крепления топливной рампы к опорному кронштейну.

7. Отверните болт крепления выходного шланга турбокомпрессора к опорному кронштейну.

8. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.






9. Отверните болт крепления выходного шланга турбокомпрессора к верхней распределительной трубе системы охлаждения.

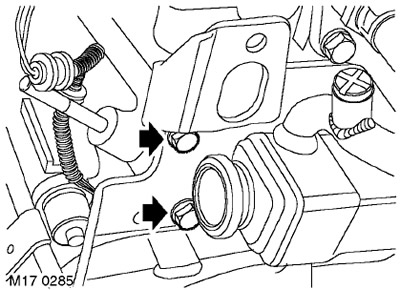

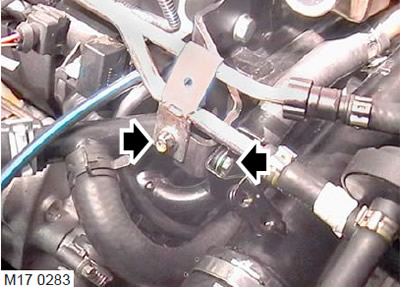

10. Отверните 2 болта крепления кронштейна трубки к такелажному рыму двигателя, снимите кронштейн.






11. Освободите хомут и снимите вакуумный шланг.

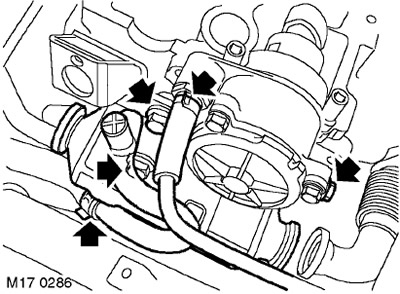

12. Отверните три болта крепления теплообменника охлаждения ОГ (системы рециркуляции) к головке цилиндров и к рыму.

13. Поднимите теплообменник над кронштейном и поставьте под шлангами системы охлаждения ёмкость для сбора охлаждающей жидкости.

14. Ослабьте хомуты и снимите шланги с теплообменника, дайте стечь охлаждающей жидкости.

15. Снимите теплообменник системы рециркуляции отработавших газов (EGR).



Установка


1. Установите теплообменник системы охлаждения, наденьте шланги системы охлаждения и установите хомуты.

2. Установите теплообменник системы рециркуляции на кронштейн, вверните болты и затяните их моментом 25 Нм.

3. Установите кронштейн крепления трубки к такелажному рыму, вверните болты и затяните их моментом 25 Нм.

4. Присоедините вакуумные шланги и затяните хомуты.

5. Вверните болт крепления шланга турбокомпрессора к трубе системы охлаждения и затяните его. Момент затяжки 25 Нм.

6. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

7. Вверните болт крепления выходного воздушного шланга турбокомпрессора к опорному кронштейну и затяните его. Момент затяжки 10 Нм.

8. Вверните болт крепления топливной рампы к опорному кронштейну и затяните его. Момент затяжки 10 Нм.

9. Установите трубку перепуска ОГ на теплообменник, но не затягивайте до окончания установки клапанной крышки.

10. Наденьте хомут крепления трубки перепуска ОГ и затяните винт.

11. Установите клапанную крышку.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.

12. Присоедините "отрицательную" клемму аккумуляторной батареи.

13. Долейте до нужного уровня охлаждающую жидкость.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Система охлаждения и промежуточный охладитель наддувочного воздуха.
