Freelander 1. Прокладка клапанной крышки левой головки цилиндров двигателя KV6: после 2003






Модели, выпущенные после мая 2003 года.



Демонтаж


1. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

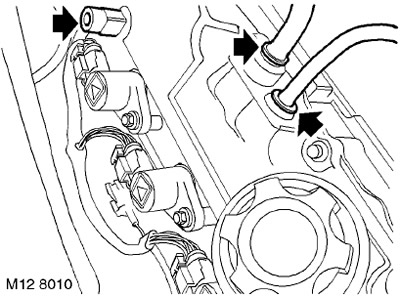

2. Отожмите 2 заплечика и снимите 2 шланга вентиляции с клапанной крышки левой головки цилиндров.

3. Отсоедините фиксатор шумоизолирующего кожуха и снимите крепление проводного жгута катушек зажигания.

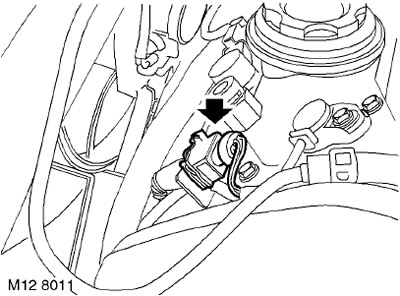

4. Разъедините разъём датчика положения распредвала и освободите его штырьковую часть ("папу") из кронштейна.

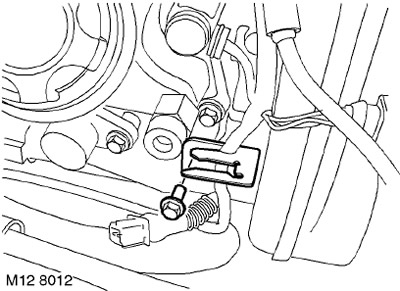

5. Отверните болт крепления кронштейна, в котором также установлен разъём переднего кислородного датчика, и отведите кронштейн с разъёмом в сторону.






6. Выньте фиксаторы разъёмов катушек зажигания и отсоедините разъёмы от катушек.

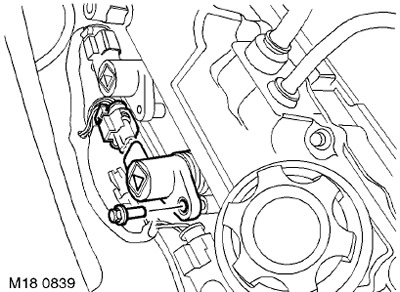

7. Отверните болты крепления катушек зажигания к клапанной крышке и выньте 3 катушки зажигания.

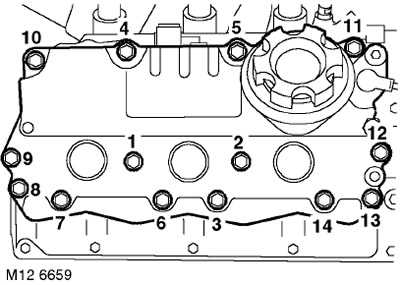

8. Запомнив положение провода "массы", постепенно, в указанной последовательности, отверните 14 болтов крепления клапанной крышки.

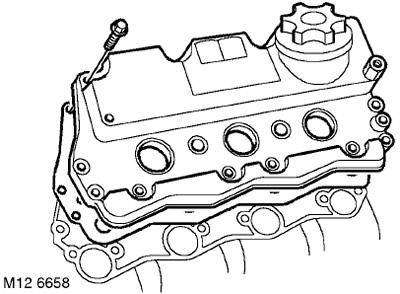

9. Снимите клапанную крышку и утилизируйте её прокладку.



Установка


1. Протрите привалочные поверхности клапанной крышки и интегральной крышки распредвалов.

2. Отмойте внутреннюю поверхность клапанной крышки. Если необходимо, отмойте в растворителе набивку маслоотделителя и продуйте её насухо.

3. Уложите новую прокладку на крышку распредвалов так, чтобы стрелка на прокладке была обращена к впускному коллектору.






4. Установите клапанную крышку, наденьте провод "массы", вверните болты и затяните их моментом 9 Нм в указанной на рисунке последовательности.

5. Вставьте катушки зажигания, вверните болты крепления и затяните их моментом 5 Нм.

6. Присоедините разъёмы к катушкам зажигания и закрепите разъёмы.

7. Установите крепление жгута, установите фиксатор шумоизолирующего кожуха и затяните его моментом 3 Нм.

8. Установите кронштейн разъёмов на клапанную крышку, вверните болт и затяните его моментом 9 Нм.

9. Закрепите штырьковую часть разъёма в кронштейне и присоедините разъём.

10. Присоедините шланги вентиляции к клапанной крышке левой головки цилиндров.

11. Проверьте уровень масла и долейте при необходимости.

12. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.
