Freelander 1. Прокладка правой головки цилиндров двигателя KV6




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

3. Снимите впускной ресивер.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Уплотнители впускного ресивера: автомобили, выпущенные до мая 2003 года.

4. Снимите прокладку правого выпускного коллектора.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Прокладка правого выпускного коллектора: кроме стран Североамериканского рынка.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) правого выпускного коллектора, KV6, страны Североамериканского рынка.

5. Снимите ремень ГРМ.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Ремень ГРМ.

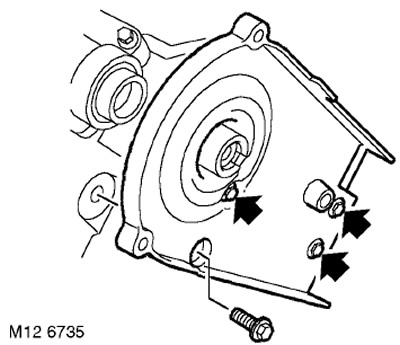

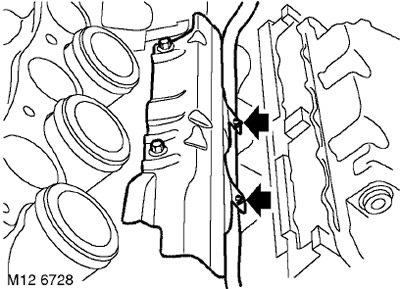

6. Отверните 4 болта крепления задней крышки переднего ремня ГРМ к правой головке цилиндров и снимите крышку.

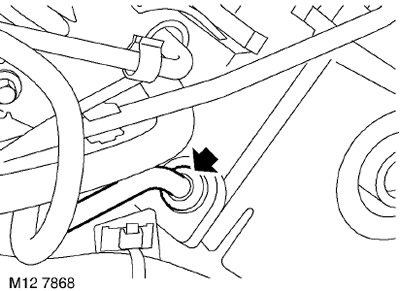

7. Отожмите заплечики и выньте шланг вентиляции из правого впускного коллектора.

8. Снимите прокладку клапанной крышки правой головки цилиндров.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Прокладка клапанной крышки правой головки цилиндров.






9. Ослабьте хомут, отсоедините пароотводящий шланг от правого впускного коллектора и отведите шланг в сторону.

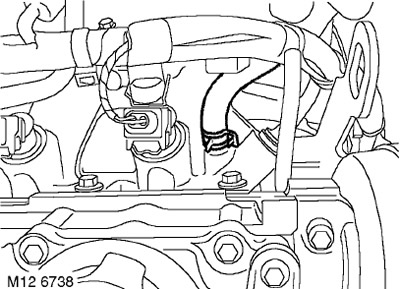

10. Отсоедините жгут форсунок правого ряда либо от защитного кожуха форсунок (если он предусмотрен) либо от приливов на топливной рампе.

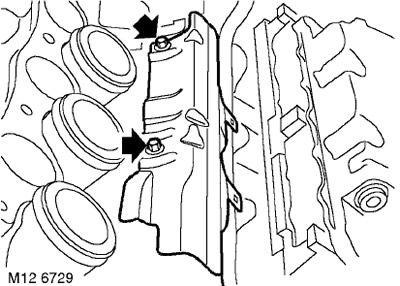

11. Отверните 2 болта крепления защитного кожуха форсунок (если предусмотрен) и правой топливной рампы к правому впускному коллектору и снимите кожух.

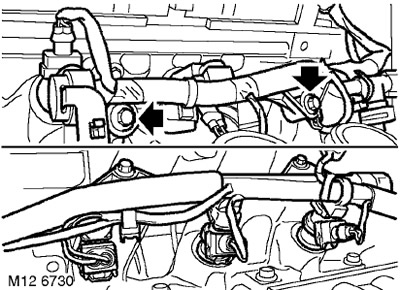

12. Отверните 2 болта крепления топливной рампы к левому впускному коллектору.

13. Освободите форсунки из коллекторов и осторожно положите рампу с форсунками в стороне.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

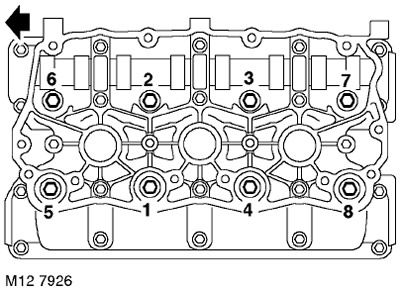

14. В указанной на рисунке последовательности ослабьте и отверните 8 болтов крепления головки цилиндров.

15. С помощью напарника снимите головку цилиндров.

ВНИМАНИЕ: Установите головку цилиндров на деревянные бруски.

16. Снимите и утилизируйте прокладку головки блока цилиндров.

ВНИМАНИЕ: Не вращайте коленчатый вал при установленной головке цилиндров (и снятом ремне ГРМ).

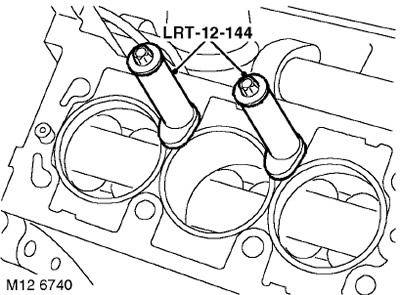

17. Установите на гильзы цилиндров крепления LRT-12-144 и притяните их болтами крепления головки цилиндров.

ВНИМАНИЕ: Основание креплений гильз цилиндров не должно выступать над зеркалом цилиндров.



Установка


1. Протрите нижнюю плоскость головки цилиндров.

ВНИМАНИЕ: Используйте специальную жидкость для очистки и пластиковый скребок.






2. Выверните болты из креплений гильз цилиндров LRT-12-144 и снимите крепления.

ВНИМАНИЕ: Не вращайте коленчатый вал.

3. Очистите верхнюю плоскость блока цилиндров и отверстия под установочные штифты.

4. Отмойте болты крепления головки цилиндров и протрите их насухо.

5. Слегка смажьте резьбовую часть и подголовники болтов чистым моторным маслом.

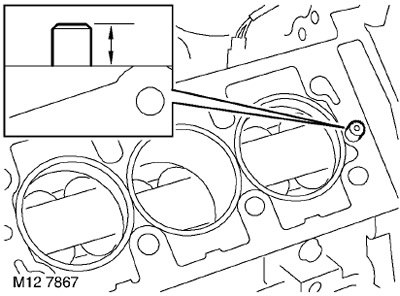

6. Проверьте, чтобы выступание штифтов над плоскостью блока было в пределах 10-11 мм. Замените штифты, если выступание не соответствует указанным выше значениям.

7. Установите на блок цилиндров новую прокладку головки цилиндров меткой 'TOP', обращённой вверх.

8. С помощью напарника поставьте головку на блок цилиндров и осторожно установите правый впускной коллектор на левый.

9. Осторожно вставьте болты крепления головки цилиндров, НЕ ОТПУСКАЙТЕ БОЛТЫ, ЧТОБЫ ОНИ ПАДАЛИ В ГНЁЗДА. Притяните болты усилием руки.

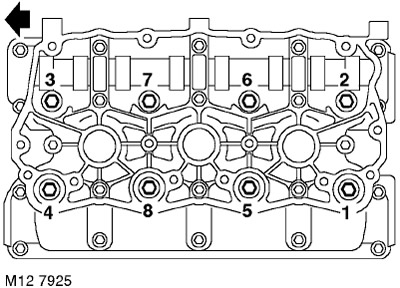

10. В указанной на рисунке последовательности затяните болты крепления головки цилиндров:

  • Этап 1: 25 Нм
  • Этап 2: в той же последовательности протяните на 25 Нм
  • Этап 3: в той же последовательности протяните на 25 Нм
  • Этап 4 - Используя угловой динамометрический ключ, доверните болты, в той же последовательности, на 180°

11. Установите прокладку клапанной крышки правой головки цилиндров.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Прокладка клапанной крышки правой головки цилиндров.

12. Снимите с форсунок нижние кольцевые уплотнения и утилизируйте их.

13. Протрите форсунки и их гнёзда в топливной рампе.

14. Смажьте новые кольцевые уплотнения касторовым маслом и установите их на форсунки.

15. Установите топливную рампу в сборе и закрепите форсунки во впускных коллекторах.

16. Установите на правую топливную рампу защиту форсунок (если предусмотрена) и закрепите жгут форсунок в фиксаторах на защитном кожухе.

17. Вверните болты крепления топливной рампы к впускному коллектору и затяните их. Момент затяжки 9 Нм.

18. Присоедините пароотводящий шланг системы охлаждения к впускному коллектору и закрепите его хомутом.

19. Присоедините шланги вентиляции к клапанной крышке правой головки цилиндров и ко впускному коллектору.

20. Установите катушки зажигания на левый впускной коллектор.

21. Установите провод "массы", установите болты крепления жгута к левому впускному коллектору и затяните моментом 9 Нм.

22. Присоедините разъёмы к катушкам зажигания и закрепите разъёмы фиксаторами.

23. Отмойте болты крепления задней крышки ремня ГРМ и нанесите герметик STC 50552 на первые три нитки резьбы.

24. Установите заднюю крышку ремня, вверните болты и затяните их моментом 9 Нм.

25. Установите ремень ГРМ.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Ремень ГРМ.

26. Установите прокладку правого выпускного коллектора.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Прокладка правого выпускного коллектора: кроме стран Североамериканского рынка.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) правого выпускного коллектора, KV6, страны Североамериканского рынка.

27. Установите впускной ресивер.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Уплотнители впускного ресивера: автомобили, выпущенные до мая 2003 года.

28. Заполните систему охлаждения охлаждающей жидкостью.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

29. Проверьте уровень масла и долейте при необходимости.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр - KV6.
