Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите масляный насос.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Масляный насос.

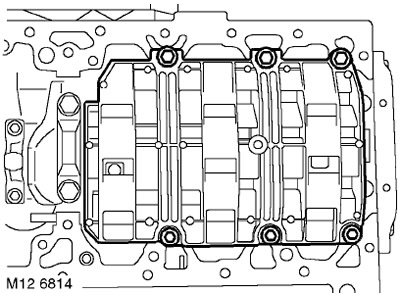

3. Отверните 6 болтов крепления нижней плиты блока цилиндров и снимите плиту.
4. Поверните коленчатый вал так, чтобы получить доступ к шатунным болтам.
5. Пометьте шатуны и шатунные крышки по номерам цилиндров.

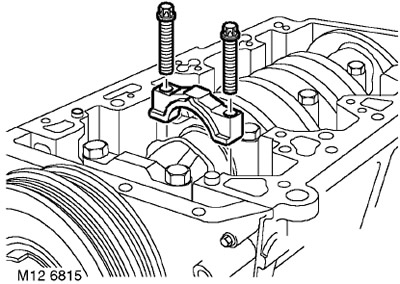

6. Ослабьте и выверните шатунные болты, сохраните их на этом этапе.
ВНИМАНИЕ: Шатунные крышки устанавливаются на штифтах. Не допускайте боковых ударов по крышкам.
7. Снимите шатунные крышки, снимите и утилизируйте шатунные вкладыши.
8. Поверните коленчатый вал, чтобы получить возможность отвести шатун от шейки вала.

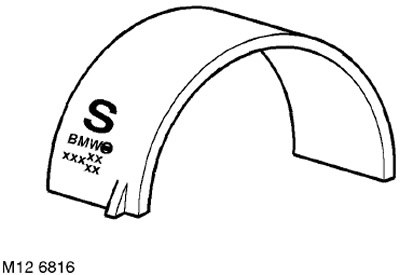

9. Выньте и утилизируйте верхние шатунные вкладыши, убедившись в наличии метки "S" на их тыльной стороне.
ВНИМАНИЕ: Верхние шатунные вкладыши имеют приработочное покрытие, они помечены буквой "S" или рядом значков "ххх" на своей тыльной стороне.
10. Проделайте тоже самое с остальными шатунными вкладышами. Разложите шатунные крышки в том порядке, в котором они стояли на двигателе.
Установка
1. Протрите шатунные шейки, новые вкладыши, постели верхнего и нижнего вкладышей.
2. Измерьте диаметр каждой шатунной шейки по четырём направлениям через 90°. Запишите результаты измерений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Дизельный Td4.
3. Протрите шатунные болты и смажьте их моторным маслом.
4. Поверните коленчатый вал так, чтобы шатунные шейки первого и четвёртого цилиндров находились в НМТ.

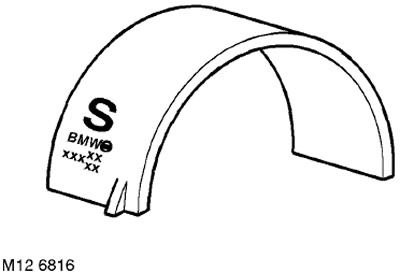

5. Установите новые вкладыши, помеченные СИНИМ цветом и буквой "S", в шатуны первого и четвёртого цилиндров.
6. Установите новые вкладыши, помеченные КРАСНЫМ цветом, в шатунные крышки первого и четвёртого цилиндров.
7. Наденьте оба шатуна на шатунные шейки.
8. Разместите на шатунных шейках первого и четвёртого цилиндров, в осевом направлении, полоски деформируемого калибра.
9. Совместив метки, установите на свои места шатунные крышки.
10. Вверните прежние шатунные болты и затяните их: Этап 1: 5 Нм. Этап 2: 25 Нм. Этап 3 - Используя угловой динамометрический ключ, доверните болты на 70°.
11. Отверните шатунные болты и снимите шатунные крышки.

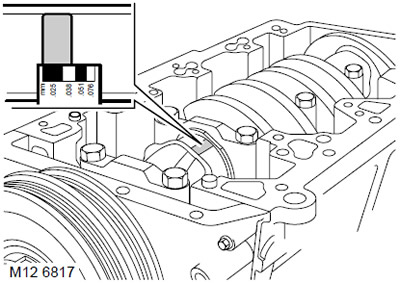

12. Используя специальную линейку, измерьте ширину деформируемых калибров и определите зазор в шатунных вкладышах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Дизельный Td4.
13. Если использованные шатунные вкладыши не могут обеспечить требуемого зазора, то шатунные шейки нужно шлифовать до следующего ремонтного размера и использовать соответствующие ремонтные вкладыши.
14. Оставьте признанные годными вкладыши на своих местах, в шатунах и в шатунных крышках первого и четвёртого цилиндров.
15. Смоченной моторным маслом ветошью сотрите с поверхности шатунных шеек все остатки деформируемого калибра.
16. Повторите описанные выше операции на на втором и третьем цилиндрах.
17. После того, проверка зазоров в шатунных вкладышах будет закончена, утилизируйте использованные шатунные болты.
18. Смажьте шатунные шейки и признанные годными шатунные вкладыши чистым моторным маслом.
19. Установите выбранные для использования вкладыши в шатуны и в шатунные крышки, обращая внимание, при этом, на то, чтобы в качестве верхних вкладышей использовались те, которые помечены буквой "S".
20. Опустите шатуны на шатунные шейки, обращая внимание на правильное положение вкладышей.
21. Совместив метки, установите на свои места шатунные крышки.
22. Смажьте новые шатунные болты чистым моторным маслом.
23. Вверните новые шатунные болты и затяните их: Этап 1: 5 Нм. Этап 2: 25 Нм. Этап 3 - Используя угловой динамометрический ключ, доверните болты на 70°.
24. Протрите нижнюю плиту и ответную привалочную поверхность.
25. Установите нижнюю плиту на место, вверните болты и равномерно затяните их. Момент затяжки 22 Нм.
26. Установите масляный насос.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Масляный насос.
27. Присоедините "отрицательную" клемму аккумуляторной батареи.
