Развлекательная система
Range Rover 3. Снятие и установка радиоприёмника
Снятие
1. Снимите лючок, расположенный в багажнике с левой стороны.
2. Снимите крышку ящика, расположенного в багажнике с левой стороны.
3. Поднимите и зафиксируйте крышку запасного колеса.
4. Отверните болты с внутренней шестигранной головкой, предназначенные для крепления колец фиксации багажа.

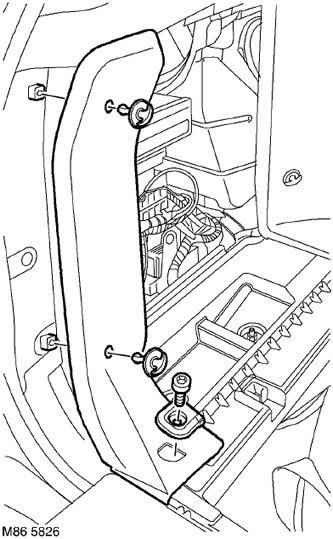

5. Отверните 2 винтовые стяжки крепления левой задней панели багажного отделения.
6. Осторожно освободите и снимите панель.
7. Отверните нижнюю винтовую стяжку крепления передней панели багажного отделения.

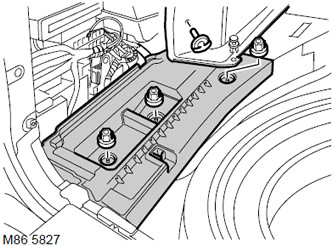

8. Удалите заклёпку крепления левой панели багажного отделения к ящику.
9. Отверните 3 гайки крепления ящика, осторожно освободите и снимите ящик.

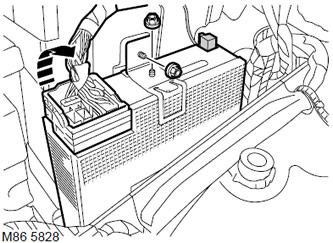

10. Отсоедините колодку от радиоприёмника.
11. Отсоедините коаксиальный кабель.
12. Отверните 2 гайки крепления фиксатора радиоприёмника и снимите фиксатор.
13. Снимите радиоприёмник.
Установка
1. Установите радиоприёмник, установите на место фиксатор и заверните гайки с моментом 6 Н·м.
2. Присоедините коаксиальный кабель.
3. Присоедините колодку электропроводки.
4. Установите ящик и закрепите его гайками.
5. Установите заклёпку панели.
6. Установите винтовые стяжки.
7. Установите заднюю левую панель, совместите с уплотнителем двери багажного отделения и установите винтовые стяжки.
8. Установите кольца фиксации груза и затяните болты с внутренней шестигранной головкой моментом 25 Н·м.
9. Опустите и закрепите крышку запасного колеса.
10. Установите крышку ящика.
11. Установите лючок на место.
