Range Rover 3. Снятие и установка фары в сборе







ПРЕДУПРЕЖДЕНИЕ: при обслуживании автомобилей с ксеноновыми фарами должны быть соблюдены следующие меры предосторожности. Невыполнение указанных мер может привести к воздействию ультрафиолетовых лучей, серьёзным поражениям электрическим током, возгораниям и риску взрыва.

  • Убедитесь в том, что фары выключены на протяжении всего времени проведения работ.

  • Глаза и руки должны быть защищены

  • Никогда не включайте и не проверяйте лампы, если они отсоединены от держателя.




Снятие


1. Правая фара на моделях с двигателем V8: Снимите воздухоочиститель.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Корпус воздухоочистителя.

2. Снимите передний комбинированный фонарь габаритного огня и указателя поворота.

ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Передний комбинированный фонарь - габаритный огонь и указатель поворота.

3. Не повредите бампер.

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо всегда следить за тем, чтобы не повредить лакокрасочное покрытие перед снятием/установкой панелей или бамперов.

4. Снимите рычаг стеклоочистителя фары.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг очистителя фар головного света.

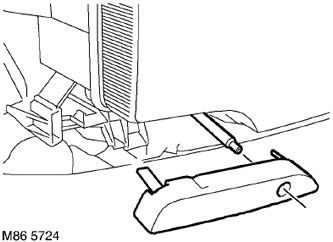

5. Снимите щиток приводного вала очистителя фары.

6. Снимите переднюю облицовку радиатора.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.








7. Отверните 4 болта крепления фары.

8. Сдвиньте фару вперёд, отсоедините колодку и снимите фару.



Установка


1. Установите фару и присоедините колодку.

2. Установите фару в нижнее крепление, установите болты и затяните их с моментом 6 Н·м.

3. Установите на место переднюю облицовку радиатора.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.

4. Установите на место щиток приводного вала очистителя фары.

5. Установите рычаг стеклоочистителя фары.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг очистителя фар головного света.

6. Установите передний комбинированный фонарь габаритного огня и указателя поворота.

ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Передний комбинированный фонарь - габаритный огонь и указатель поворота.

7. Проверьте регулировку света фар и, при необходимости, отрегулируйте фары.

ОСВЕЩЕНИЕ, РЕГУЛИРОВКИ, Фара - регулировка световых пучков.

8. Правая фара на моделях с двигателем V8: Установите воздухоочиститель.
