Отопление и вентиляция



Range Rover 3. Органы управления отопителя (ECU)







На моделях верхней части модельного ряда электронный блок системы климат-контроля (АТС) интегрирован в органы управления отопителем.

Если требуется заменить электронный блок управления, то перед отключением аккумуляторной батареи необходимо подключить диагностический прибор Testbook / Т4 и выполнить рекомендуемые действия.



Демонтаж


1. Снимите левую панель основания центральной консоли.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль.

2. Снимите правую панель основания центральной консоли.

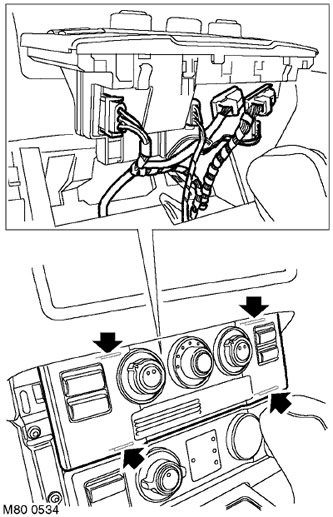

3. Осторожно освободите 4 фиксатора, закрепляющие панель с органами управления отопителем на кронштейне, отсоедините 5 разъемов и снимите панель.



Сборка


1. Установите панель с органами управления отопителем на кронштейн и присоедините колодки разъемов.

2. Закрепите панель на кронштейне.

3. Установите панели, закрывающие основание центральной консоли.
