Range Rover 3. Снятие и установка панели управления для доступа
Эта процедура показывает, как сместить панель управления, чтобы получить доступ для проведения других работ. Панель управления освобождается со стороны пассажира и отводится в сторону, открывая доступ. При этом основные жгуты кабелей остаются присоединенными к панели управления.
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Выполните все правила безопасности при работе с системами пассивной безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).
2. Слейте охлаждающую жидкость из системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
3. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
4. Снимите короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
5. Снимите передние сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.
6. Снимите блок управления отопителем.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Органы управления - отопитель (электронный блок управления) (ECU).
7. Снимите панель управления пневматической подвеской.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель выключателей - пневматическая подвеска.
8. Снимите узел рычага стояночного тормоза.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Рычаг в сборе - стояночный тормоз.
9. Снимите нижние щиты панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль.
10. Освободите и снимите воздуховоды блока HEVAC.
11. Для автомобилей с левосторонним расположением рулевого колеса: Снимите опору для левой ноги водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Рамка опоры ноги - левостороннее расположение рулевого колеса.
12. Установите нижнюю накладку стойки "А".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка " А" - нижняя.
13. Снимите верхние накладки стоек "А".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "А" - верхняя.
14. Снимите верхнюю накладку панели управления со стороны водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя.
15. Снимите верхнюю накладку панели управления со стороны пассажира.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона пассажира.
16. Снимите узел селектора автоматической коробки передач.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - GM 5L40-E, РЕМОНТНЫЕ РАБОТЫ, Рычаг селектора - селектор переключения передач в сборе.

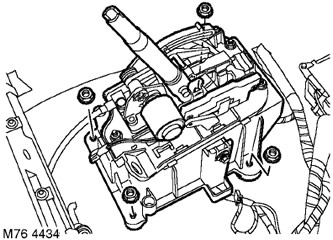

17. Отверните 4 гайки крепления опоры селектора, снимите опору селектора.
18. Укройте выступающие детали, чтобы не повре дить панель управления при снятии.

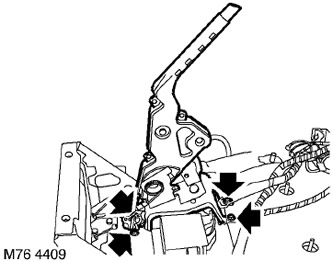

19. Выверните 4 винта крепления кронштейна стояночного тормоза к кузову и снимите кронштейн.

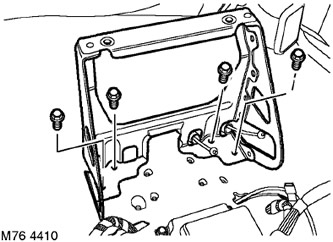

20. Выверните 4 винта крепящие опору центральной консоли к кузову и снимите опору.
21. Отметив фиксированное положение, снимите винт Torx хомута, соединяющего нижний и промежуточный рулевые валы рулевой колонки

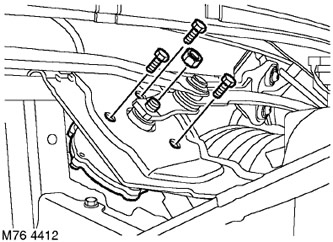

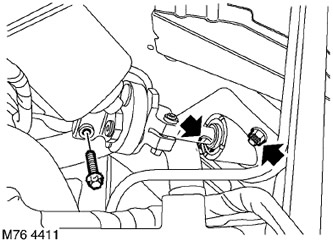

22. Отверните 2 гайки крепления опоры рулевого вала, отделите опору от кузова и разъедините рулевые валы.
23. Отметив фиксированное положение, отверните гайку и отсоедините тягу от электродвигателя стеклоочистителя.
24. Выверните 3 винта крепления привода стеклоочистителя, снимите привод с электродвигателем и сдвиньте в сторону для доступа.

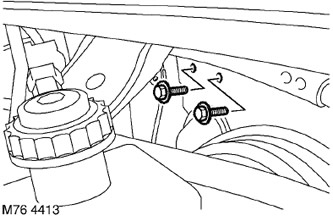

25. Отверните 2 винта крепления панели управления к перегородке моторного отсека.
26. Выверните 2 винта типа Allen, крепящие трубопроводы кондиционера к перегородке, отсоедините трубы, снимите и выбросьте уплотнительные кольца.
ВНИМАНИЕ: Немедленно закройте крышками все отверстия, чтобы предотвратить попадание грязи и влаги в систему.
27. Установите емкость для сбора вытекающей охлаждающей жидкости.
28. Ослабьте хомуты и снимите шланги системы отопителя с соединительной плиты на перегородке кузова.

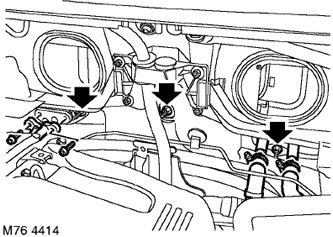

29. Отверните 3 гайки крепления узла отопителя к перегородке.

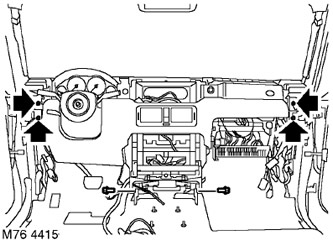

30. Отверните 4 гайки и 2 винта крепления панели управления к кузову.
31. Укройте нижние кронштейны панели управления так, чтобы не повредить ковровое покрытие пола.

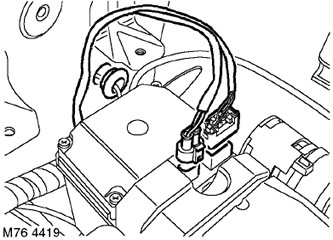

32. Отсоедините 2 колодки разъемов и освободите фиксатор жгута кабелей от стойки "А" около нижней кромки ветрового стекла. Повторите операцию с другой стороны панели управления. Прикрепите отсоединенные кабели лентой к ветровому стеклу.
33. Отведите панель управления на достаточное расстояние, чтобы можно было отсоединить колодки разъемов подушки безопасности у стойки "А".
34. Только для стороны переднего пассажира. Освободите 2 дополнительных фиксатора жгута кабелей на стойке "А".
35. Снимите электронный блок управления раздаточной коробкой.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Электронный блок управления - раздаточная коробка.

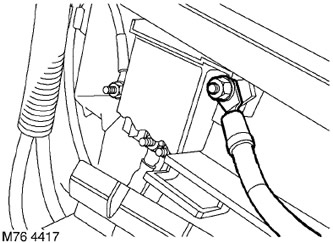

36. Отсоедините "положительный" кабель от блока предохранителей под панелью управления.
37. Отсоедините реле и колодку от блока предохранителей под панелью управления.
38. Освободите жгут кабелей от перегородки и отведите в сторону.

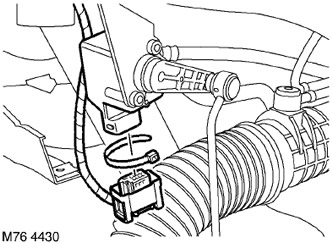

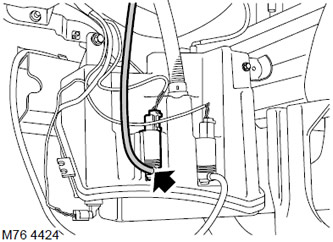

39. Отсоедините 2 колодки от разъема топливного предпускового подогревателя, если он установлен.

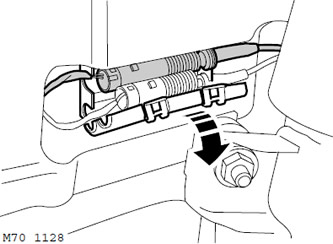

40. Отсоедините кабель от бокового повторителя указателя поворота, освободите проходную резиновую втулку внутреннего крыла и вытяните кабель.
41. Снимите оба подкрылка колесных арок.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок - передняя колесная арка.

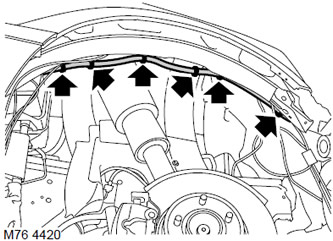

42. Освободите жгут проводов из фиксаторов на внутреннем крыле.
43. Выверните 10 винтов типа Allen крепления крышки отделения электронных блоков и снимите крышку.

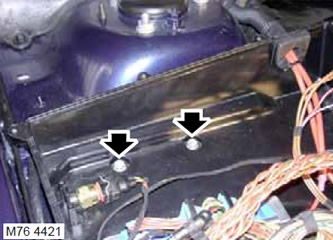

44. Выверните 2 винта крепления отделения электронных блоков в моторном отсеке и сместите его в сторону для доступа.

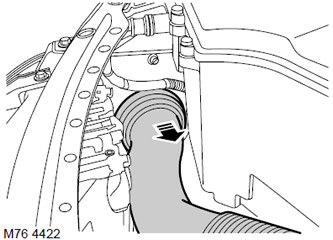

45. Освободите и снимите приемный воздушный патрубок от внутреннего крыла.
46. Отверните гайки и отсоедините наконечники "массы" жгута кабелей.
47. Снимите передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
48. Отсоедините шланг от насоса омывателя заднего стекла.

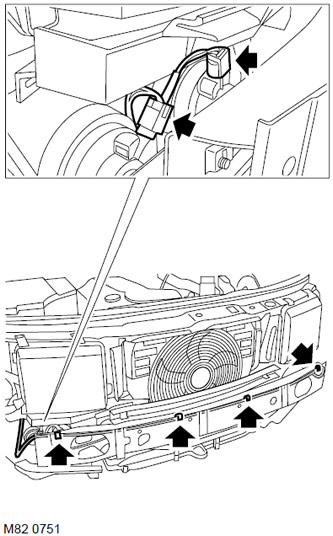

49. Освободите 4 гибких фиксатора, крепящих шланг омывателя к балке бампера, и отведите шланг в сторону.
50. Отсоедините колодку звукового сигнала.
51. Снимите фонарь указателя поворота.
ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Передний комбинированный фонарь - габаритный огонь и указатель поворота.

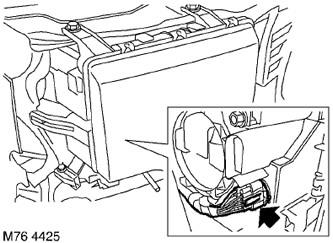

52. Отсоедините колодку разъема фары.
53. Отметьте положение фиксаторов кабеля датчика вертикального положения кузова, снимите фиксаторы и отсоедините колодку разъема.

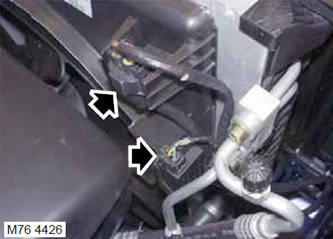

54. Отсоедините колодки разъемов от блока радиатора.

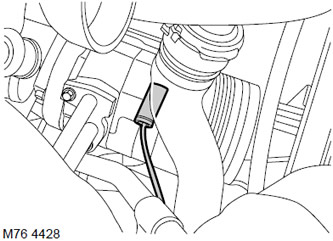

55. Отсоедините разъём от датчика системы ABS.

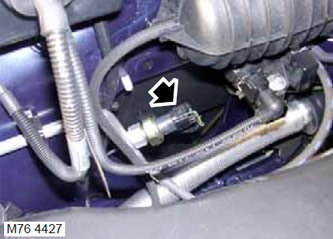

56. Отсоедините колодку разъема от выключателя кондиционера.
57. Отсоедините колодку разъема от компрессора системы кондиционирования.

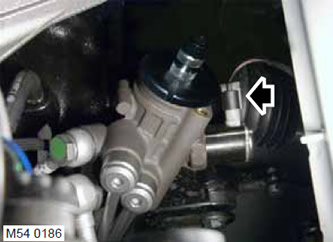

58. Снимите колодку разъема дачика угла поворота рулевого вала.

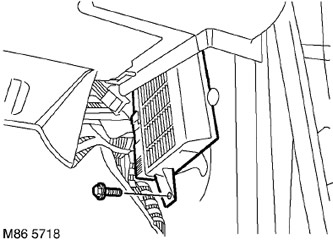

59. Отверните винт крепления модуля контроля освещения к стойке "А".
60. Сдвиньте модуль контроля освещения в сторону.

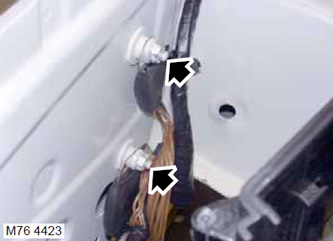

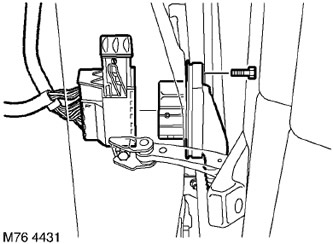

61. Выверните винт крепления блока разъема жгута двери к стойке "А" и отсоедините колодку разъема.

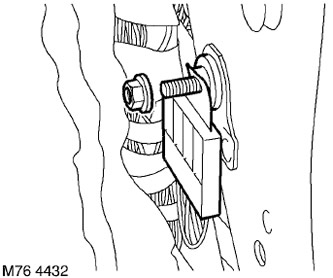

62. Отверните гайку крепления клеммы "массы" к стойке "А" и снимите клемму.

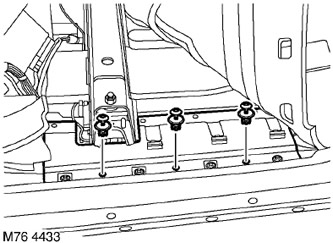

63. Поднимите ковровое покрытие и снимите 3 фиксатора крепления защитного экрана жгута кабелей к кузову, освободите и снимите экран.

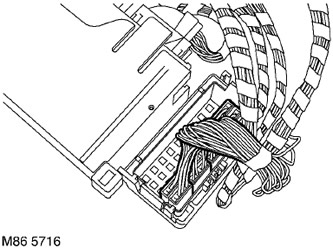

64. Освободите фиксатор крепления разъема к кронштейну компьютера управления оборудованием кузова (BSU).

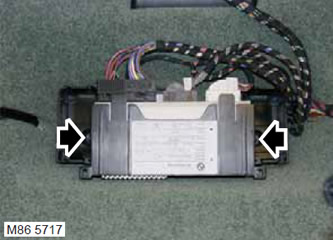

65. Отверните 2 гайки и сдвиньте компьютер управления оборудование кузова (BCU) в сторону.
66. Освободите главный жгут кабелей из канала и уложите ковер на место.
67. С помощью помощника вытяните жгут через перегородку моторного отсека и поверните панель управления в сборе для доступа при проведении других работ.
ВНИМАНИЕ: Проверьте, чтобы трубопроводы испарителя не были повреждены при перемещении панели управления.
68. Обоприте панель управления на подходящую подставку, чтобы не повредить ковер пола и декоративные детали.
Сборка
1. С помощью помощника расположите жгуты кабелей и панель управления на перегородке моторного отсека.
2. Присоедините подушку безопасности и колодки разъемов стойки "А".
3. Поднимите ковровое покрытие, уложите жгут кабелей, установите защитный экран и закрепите его фиксаторами.
4. Уложите и зафиксируйте ковровое покрытие.
5. Установите и закрепите кронштейн компьютера BCU.
6. Установите и закрепите клемму "массы" на стойке "А".
7. Присоедините колодку разъема жгута двери и закрепите ее винтом.
8. Установите и закрепите модуль управления освещением.
9. Проложите жгут кабелей, присоедините колодки к разъемам блока радиатора, выключателя кондиционера, компрессора, датчика ABS и датчика вертикального положения кузова. Проверьте, чтобы кабель датчика вертикального положения кузова и фиксаторы кабеля были правильно закреплены.
10. Соедините колодку с разъемом датчика угла поворота рулевого вала.
11. Присоедините колодки разъемов звукового сигнала и фары.
12. Установите передний комбинированный фонарь габаритного огня и указателя поворота.
ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Передний комбинированный фонарь - габаритный огонь и указатель поворота.
13. Присоедините шланг омывателя заднего стекла.
14. Расположите шланг омывателя на балке бампера и закрепите его гибкими фиксаторами.
15. Установите на место передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
16. Установите кронштейн электронных блоков на место и затяните болты крепления с моментом 3 Н·м.
17. Установите крышку отделения электронных блоков, заверните винты типа Allen и затяните их с моментом 2 Н·м.
18. Закрепите жгут кабелей к внутреннему крылу.
19. Установите на место и закрепите оба подкрылка колесных арок.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок - передняя колесная арка.
20. Проложите кабель, установите и закрепите фонарь повторителя указателя поворота.
21. Расположите кабель, установите и закрепите колодку разъема подогревателя на жидком топливе.
22. Присоедините реле к блоку предохранителей под панелью управления.
23. Присоедините "положительный" кабель к блоку предохранителей под панелью управления.
24. Установите электронный блок управления раздаточной коробкой.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Электронный блок управления - раздаточная коробка.
25. Установите панель управления на перегородку моторного отсека, заверните гайки и винты и затяните их с моментом 25 Н·м.

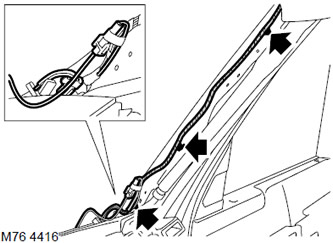

26. Закрепите жгут кабелей фиксаторами на стойке "А".
27. Наверните гайки крепления блока HEVAC к перегородке моторного отсека и затяните их с моментом 10 Н·м.
28. Присоедините шланги системы охлаждения и закрепите их хомутами.
29. Смажьте новые уплотнительные кольца чистым специальным маслом и установите их на трубопроводы и шланги.
30. Расположите трубопроводы кондиционера на перегородке, заверните винты крепления и затяните их с моментом 25 Н·м.
31. Заверните винты крепления панели управления к перегородке моторного отсека и затяните их с моментом затяжки 25 Н·м.
32. Расположите привод стеклоочистителя, установите винты и затяните их с моментом 10 Н·м.
33. Присоедините рычажный механизм стеклоочистителя к приводу, установите гайку и затяните ее с моментом 25 Н·м.
34. Соберите рулевую колонку, установите опору рулевого вала, заверните гайки крепления и затяните их с моментом 25 Н·м.
35. Заверните винт Torx в хомут нижнего рулевого вала и затяните его с моментом 25 Н·м.
36. Установите опору центральной консоли и затяните винты с моментом 10 Н·м.
37. Установите кронштейн рычага стояночного тормоза на кузов, заверните винты и затяните их с моментом 25 Н·м.
38. Установите на место кронштейн селектора автоматической коробки передач и затяните гайки с моментом 25 Н·м.
39. Установите узел селектора автоматической коробки передач.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - GM 5L40-E, РЕМОНТНЫЕ РАБОТЫ, Рычаг селектора -селектор переключения передач в сборе.
40. Установите верхнюю накладку панели управления со стороны пассажира.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона пассажира.
41. Установите верхнюю накладку панели управления со стороны водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя.
42. Установите верхние накладки стоек "А".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "А" - верхняя.
43. Установите накладку стойки "А".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка " А" - нижняя.
44. Установите опору для левой ноги водителя.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Рамка опоры ноги - левостороннее расположение рулевого колеса.
45. Присоедините воздуховоды к отопителю и закрепите их.
46. Установите боковую панель центральной консоли.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль.
47. Установите узел рычага стояночного тормоза.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Рычаг в сборе -стояночный тормоз.
48. Установите на место панель управления пневматической подвеской.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель выключателей - пневматическая подвеска.
49. Установите блок управления отопителем.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Органы управления - отопитель (электронный блок управления) (ECU).
50. Установите передние сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.
51. Установите на место короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
52. Заполните систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
53. Залейте в двигатель охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
54. Присоедините "отрицательную" клемму аккумуляторной батареи.
