Range Rover 3. Модуль подушки безопасности рулевого колеса

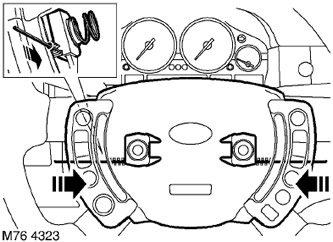

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием. ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией. ПРЕДОСТЕРЕЖЕНИЕ: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее. Демонтаж1. Выполните все правила безопасности при работе с системами пассивной безопасности. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS). 2. Освободите 2 фиксатора подушки безопасности с помощью рычага, длина которого не менее 50 мм, а диаметр не превышает 3 мм. Устанавливайте рычаг в каждое предусмотренное для этого отверстие в рулевом колесе, под прямым углом к рулевой колонке. Обнаружьте вспомогательное отверстие и осторожно нажмите на рычаг, чтобы фиксатор открылся. 3. На моделях с электроподогревом рулевого колеса: Отсоедините колодку от разъема электронного блока управления подогревом рулевого колеса. 4. Отсоедините 2 колодки разъема подушки безопасности и снимите модуль подушки безопасности. ВНИМАНИЕ: Не допускайте, чтобы модуль подушки безопасности висел на кабеле питания. ПРЕДОСТЕРЕЖЕНИЕ: Храните модель подушки безопасности развертываемой стороной вверх. Если подушку безопасности хранить стороной развертывания вниз, то при случайном срабатывании ее подбросит вверх с достаточной силой, чтобы вызвать серьезную травму. ПРЕДОСТЕРЕЖЕНИЕ: Храните подушки безопасности или преднатяжители в специально отведенном для этого месте. Если такого места нет, то храните эти элементы в багажнике или багажном отделении автомобиля, сообщив об этом мастеру. 5. Выверните 4 винта Torx и отделите блоки управления от подушки безопасности. 6. Отсоедините колодки разъемов блоков управления и снимите блоки управления. СборкаПРИМЕЧАНИЕ: При необходимости замены компонента системы пассивной безопасности следует записать штрих-код нового компонента. 1. Установите блоки управления и присоедините колодки разъемов. 2. Установите блоки управления на модуль подушки безопасности и затяните винты Torx с моментом 2,5 Н·м. 3. Установите модуль подушки безопасности и подсоедините колодку. ПРИМЕЧАНИЕ: При необходимости замены компонента системы пассивной безопасности следует записать штрих-код нового компонента. 4. На моделях с электроподогревом рулевого колеса: Присоедините колодку разъема электронного блока управления подогревом рулевого колеса. 5. Установите модуль подушки безопасности на рулевое колесо и осторожно нажмите, чтобы пружинные фиксаторы вошли в зацепление. 6. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму.
