Range Rover 3. Блок регулятора давления АБС

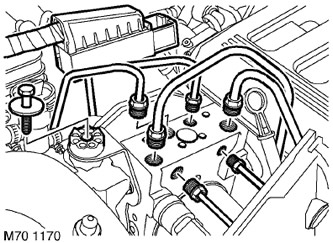

Демонтаж1. Освободите фиксатор и отсоедините колодку разъема регулятора давления АБС. 2. Отсоедините колодку от датчика. 3. Подстелите ткань под регулятор давления, чтобы избежать разбрызгивания тормозной жидкости. ВНИМАНИЕ: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой. Не допускается попадание воды в отверстия регулятора давления. 4. Отметив положение 6 тормозных трубопроводов на корпусе регулятора давления, отсоедините их от регулятора давления. ВНИМАНИЕ: Перед разъединением или снятием компонентов тормозной системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему. 5. Выверните винт крепления регулятора давления АБС к кронштейну. 6. Освободите и снимите регулятор давления АБС с кронштейна. ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа. 7. Выверните 2 винта крепящие кронштейн к регулятору давления и снимите кронштейн. Сборка1. Установите кронштейн на регулятор давления АБС, заверните винты и затяните их с моментом 8 Н·м. 2. Установите регулятор давления АБС на кронштейн крепления, заверните винт и затяните его с моментом 8 Н·м. 3. Очистите места присоединения тормозных трубопроводов и наконечники трубопроводов. 4. Присоедините тормозные трубопроводы к регулятору давления АБС, обеспечив соединения трубопроводов с соответствующими им отверстиями регулятора. 5. Затяните гайки крепления трубопроводов к регулятору давления АБС с моментом 18 Н·м. 6. Присоедините колодку к датчику давления. 7. Присоедините колодку к разъему регулятора давления АБС и застегните фиксатор разъема. 8. Удалите воздух из тормозной системы. 9. Чтобы убедиться в правильной работе АБС, следует провести диагностику с помощью диагностического прибора Testbook/T4.
