Range Rover 3. Тросы привода стояночного тормоза
Демонтаж
1. Установите автомобиль на подъемник.
2. Снимите тормозной диск.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Тормозной диск - задние тормозные механизмы.

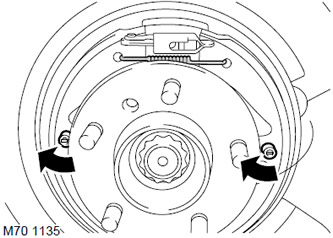

3. Снимите верхнюю стяжную пружину колодок стояночного тормоза.
4. Поверните на 90° фиксаторы тормозных колодок и снимите колодки в сборе.

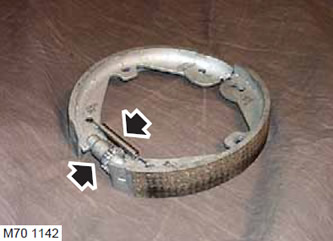

5. Отъедините нижнюю стяжную пружину и регулировочное кольцо от тормозных колодок.

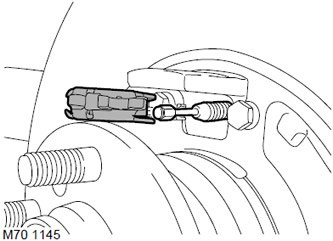

6. Снимите разжимную планку.
7. Снимите задний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.
8. Снимите центральную консоль.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль.

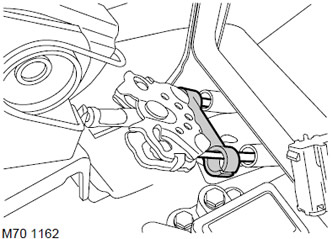

9. Освободите фиксаторы и отсоедините тросы привода стояночного тормоза от уравнителя троса.

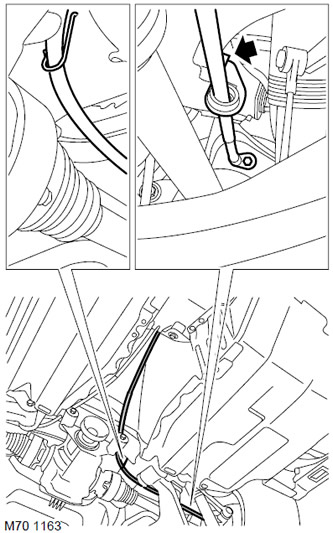

10. Отделите тросы привода стояночного тормоза спереди от кузова автомобиля.
11. Выверните винт, крепящий трос привода к опоре заднего тормозного механизма.
12. Освободите трос привода из фиксатора.
13. Выверните винт, крепящий направляющую втулку троса привода к подрамнику.
ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа.
14. Снимите кронштейн с троса привода стояночного тормоза.
Сборка
1. Установите поддерживающий кронштейн на трос привода.
2. Очистите разжимную планку тормозного механизма.
3. Соедините конец троса стояночного тормоза с разжимной планкой.
4. Установите и закрепите трос привода на опоре заднего тормозного механизма и затяните винт крепления с моментом 8 Н·м.
5. Установите направляющую втулку троса привода стояночного тормоза на подрамнике и затяните винт крепления с моментом 5 Н·м.
6. Установите трос в фиксаторе шасси.
7. Протяните трос по кузову к рычагу стояночного тормоза.
8. Присоедините тросы привода стояночного тормоза к уравнителю троса.
9. Закрепите фиксаторы, крепящие трос к рычагу стояночного тормоза в сборе.
10. Установите на место центральную консоль.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль.
11. Установите задний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.
12. Очистите опору заднего тормозного механизма и тормозной диск с помощью жидкости для очистки тормозных механизмов.
13. Очистите регулировочное кольцо, смажьте резьбу консистентной смазкой и установите минимальное расстояние между колодками.
ЗАПРАВОЧНЫЕ ЁМКОСТИ, ПРИМЕНЯЕМЫЕ ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ, МАСЛА И ГЕРМЕТИКИ, Система смазки.
14. Соберите колодки с регулировочным кольцом и нижней стяжной пружиной.
15. Установите колодки в сборе на место, установите разжимную планку и верхнюю стяжную пружину.
16. Установите задний тормозной диск.
