Range Rover 3. Насос предварительного давления тормозной системы

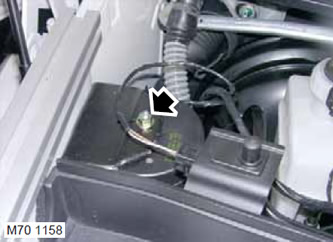

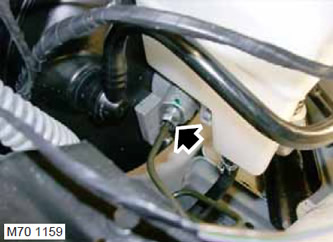

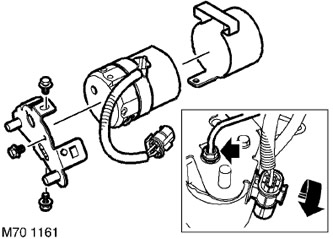

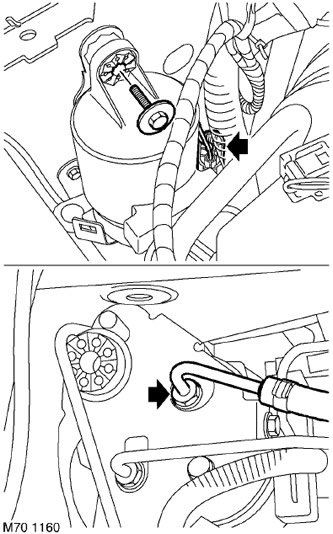

Демонтаж1. Снимите подкрылок передней колесной арки. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок - передняя колесная арка. 2. Отверните гайку крепления сирены охранной сигнализации к кронштейну и сдвиньте сирену в сторону. 3. Установите емкость для сбора вытекающей тормозной жидкости. ВНИМАНИЕ: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой. 4. Отсоедините тормозной трубопровод от главного тормозного цилиндра. ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи. 5. Отсоедините шланг подачи. 6. Выверните винт, крепящий кронштейн насоса предварительного давления к кузову автомобиля. 7. Освободите насос от резиновой опоры. 8. Отсоедините колодку с электрическим кабелем. 9. Снимите насос предварительного давления. ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа. 10. Отметьте положение тормозного трубопровода и снимите его. 11. Снимите колодку кабеля, выверните 3 винта и отделите кронштейн и крышку насоса. Сборка1. Установите кронштейн крепления и крышку на насос предварительнjго давления, заверните винты и затяните их с моментом 8 Н·м. 2. Установите на место колодку с кабелем. 3. Очистите места присоединения тормозных трубопроводов и наконечников трубопроводов. 4. Присоедините тормозной трубопровод к насосу и слегка затяните гайку трубопровода. 5. Присоедините колодку кабеля. 6. Соедините насос предварительного давления с резиновой опорой. 7. Установите винт крепления насоса предварительного давления и затяните винт с моментом 8 Н·м. 8. Соедините насос предварительного давления с главным тормозным цилиндром и затяните крепления с моментом 14 Н·м. 9. Присоедините к насосу предварительного давления шланг подачи в главный тормозной цилиндр и затяните крепление с моментом 14 Н·м. 10. Установите сирену охранной сигнализации на кронштейн, наверните гайку крепления и затяните ее с моментом 8 Н·м. 11. Установите на место брызговик передней колесной арки. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок - передняя колесная арка. 12. Удалете воздух из системы с помощью процедуры с применением диагностического прибора Testbook/r4.
