Range Rover 3. Подшипник ступицы колеса (задняя подвеска)

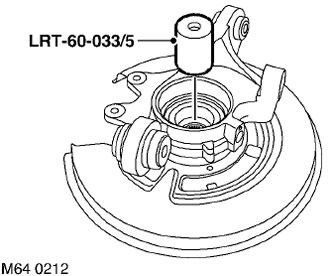

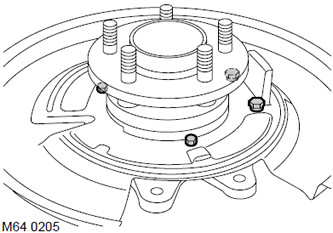

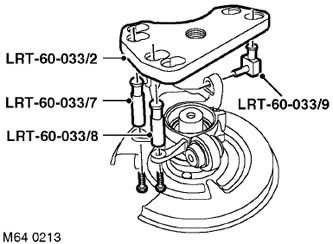

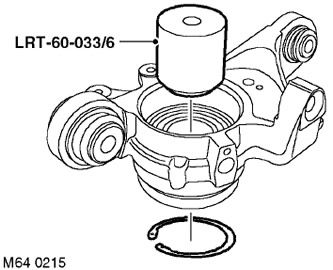

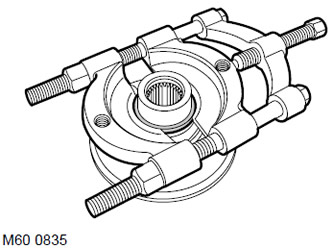

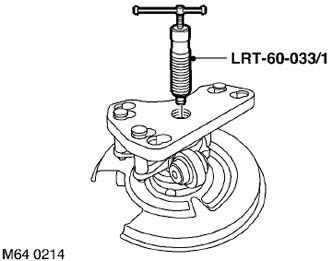

Демонтаж1. Снимите узел ступицы. ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Ступица. 2. Отверните 4 болта крепления защитного кожуха тормозного диска к ступице. 3. Установите приспособление LRT-60-033/5 на фланце ступицы. 4. Установите пластину LRT-60-033/2. Установите палец LRT-60-033/9, чтобы зафиксировать пластину. 5. Установите пальцы LRT-60-033/7 и LRT-60-033/8 на пластину и выровняйте их положение относительно болтов крепления тормозного суппорта. Установите болты, чтобы закрепить пальцы. ПРИМЕЧАНИЕ: Пальцы должны быть вставлены в отверстия, имеющие маркировку 'REAR'. Длинный палец LRT-60-033/7должен располгаться напротив отверстия верхнего болта крепления тормозного суппорта. 6. Заверните в пластину винт LRT-60-033/1 и выдавите фланец из ступицы. ПРИМЕЧАНИЕ: При этом наружная обойма подшипника останется на фланце. 7. Снимите защитный кожух тормозного диска. 8. Демонтируйте пластину LRT-60-033/2 и палец LRT-60-033/9. 9. Снимите пальцы LRT-60-033/7 и LRT-60-033/8. 10. Снимите и выбросьте стопорное кольцо. 11. Установите ступицу на основание гидравлического пресса. Установите приспособление LRT-60-033/6 на подшипник и выпрессуйте его. 12. С помощью съемника подшипников демонтируйте обойму подшипника из фланца ступицы. Сборка1. Очистите от грязи ступицу и ее фланец. 2. Установите опору LRT-60-033/10 на основание гидравлического пресса и установите на нее ступицу. 3. Очистите и вытрите насухо сопрягаемые поверхности ступицы и подшипника. 4. Смажьте герметиком STC 50553 посадочное отверстие подшипника в ступице на половину его длины. 5. Запрессуйте подшипник в ступицу, воспользовавшись приспособлением LRT-60-033/12. 6. Установите новое стопорное кольцо. 7. Очистите от грязи защитный кожух тормозного диска и его посадочное место. Установите кожух и затяните болты его крепления. 8. Установите упор LRT-60-033/11 подшипника на опору и запрессуйте фланец в подшипник с помощью приспособления LRT-60-033/12. 9. Демонтируйте инструмент. 10. Установите на место узел ступицы.
