Range Rover 3. Перепускной клапан (передняя подвеска)
Демонтаж
1. Поднимите переднюю часть автомобиля и установите подпорку.
2. Выпустите воздух из пневматических элементов передней подвески.
3. Снимите правое переднее колесо.

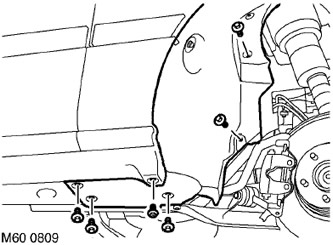

4. Отверните 5 винтов крепления брызговика, которые имеют шестигранную головку.
5. Отверите винт крепления подкрылка.
6. Снимите подкрылок для обеспечения доступа.

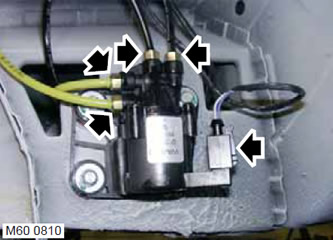

7. Отсоедините от перепускного клапана 4 шланга, предварительно отметив их расположение.
ВНИМАНИЕ: Перед разъединением или снятием компонентов убедитесь, что поверхности, прилегающие к местам соединений, очищены от грязи. Установите пробки в отверстия и штуцеры для защиты системы от попадания грязи.
8. Отсоедините многоконтактный электрический разъем.

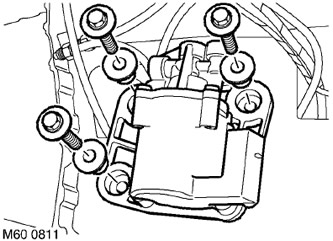

9. Отверните 3 болта крепления перепускного клапана к кузову. Снимите резиновые втулки.
10. Снимите перепускной клапан.
Сборка
1. В случае установки нового перепускного клапана, снимите с него штуцеры воздушных шлангов.
2. Установите перепускной клапан. Установите резиновые втулки и заверните болты с моментом 4,6 Н·м (3,4 фунт·фут).
3. Присоедините многоконтактный электрический разъем.
4. Подсоедините к перепускному клапану шланги и затяните их соединения с моментом 3,5 Н·м (2,6 фунт·фут).
ВНИМАНИЕ: Очистите место подсоединения воздушных шлангов.
5. Установите на место подкрылок и заверните винты его крепления.
6. Установите на место колесо и затяните гайки с моментом 140 Н·м (103 фунт·фут).
7. Доведите давление в системе пневмоподвески до номинального значения.
8. Уберите подпорки и опустите автомобиль.
