Range Rover 3. Нижний рычаг передней подвески







Демонтаж


1. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, поднятым только на домкрате или подъемнике. Всегда устанавливайте страховочные подпорки.

2. Снимите колесо.

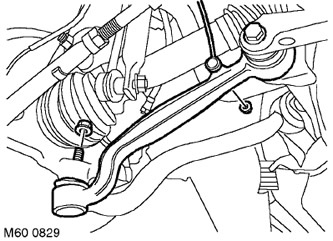

3. Отверните гайку крепления тяги датчика высоты положения кузова к нижнему рычагу и отсоедините тягу.

4. Ослабьте затяжку болта крепления нижнего рычага к подрамнику, отвернув его на четверть оборота.

5. Отверните гайку крепления шаровой опоры нижнего рычага к ступице.

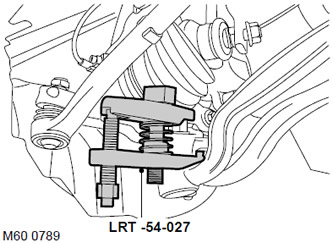

6. Воспользовавшись приспособлением LRT-54-027, освободите шаровую опору нижнего рычага и отсоедините нижний рычаг от ступицы.

7. Отверните болт крепления нижнего рычага к подрамнику. Выбросьте болт.

8. Снимите нижний рычаг.



Сборка


1. Установите нижний рычаг, выровняв его положение относительно подрамника. Заверните новый болт, но не затягивайте его пока окончательно.

ВНИМАНИЕ: Гайки и болты должны затягиваться после установки автомобиля на колеса.

2. Очистите от грязи конические поверхности шарового пальца и гнезда поворотного кулака.

3. Подсоедините шаровую опору нижнего рычага к ступице и заверните гайку с моментом 80 Н·м (59 фунт·фут).

ВНИМАНИЕ: Убедитесь в отсутствии повреждений защитного чехла шарового шарнира. Поврежденный чехол приведет к выходу шарнира из строя.

4. Подсоедините тягу датчика высоты положения кузова к нижнему рычагу и затяните гайку с моментом 8 Н·м (6 фунт·фут).

ВНИМАНИЕ: Убедитесь, что рычаг датчика обращен наружу.

5. Установите на место колесо и затяните гайки с моментом 140 Н·м (103 фунт·фут).

6. Уберите подпорку (подпорки) и опустите автомобиль.

7. Затяните болт крепления нижнего рычага к подрамнику с моментом 165 Н·м (121 фунт·фут) и доверните его на угол 90°.

8. Проверьте углы установки передних колес.
