Range Rover 3. Рулевое колесо









Демонтаж


1. Снимите модуль подушки безопасности с рулевого колеса.








2. На моделях с электроподогревом рулевого колеса: Отсоедините колодку разъема узла поворотного токосъемника.

ВНИМАНИЕ: Поверните рулевое колес в положение, соответствующее направлению колес для прямолинейного движения. Это обеспечит блокировку токосъемника, когда рулевое колесо будет снято.

3. Закрепите рулевое колесо и выверните винты крепления.

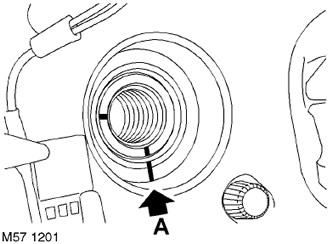

4. Автомобили с правосторонним расположением рулевого колеса: Когда колеса автомобиля выставлены для прямолинейного движения, метка на рулевой колонке должна совпадать с меткой рулевого колеса, как это показано на рисунке выше.

ПРИМЕЧАНИЕ: Метки на рулевом колесе отстоят друг от друга на 105°.

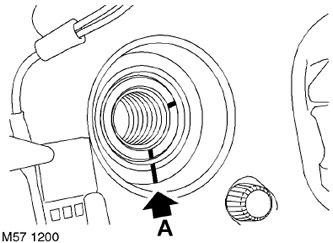

5. Автомобили с левосторонним расположением рулевого колеса: Когда колеса автомобиля выставлены для прямолинейного движения, метка на рулевой колонке должна совпадать с меткой рулевого колеса, как это показано на рисунке выше.

ПРИМЕЧАНИЕ: Метки на рулевом колесе отстоят друг от друга на 105°.

6. Заметьте совпадение меток рулевого колеса и рулевой колонки и снимите рулевое колесо.

ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если компонент снимается только для облегчения доступа.

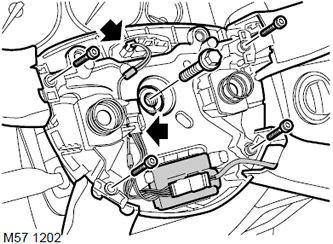

7. На моделях с электроподогревом рулевого колеса: Отсоедините колодки разъемов от фиксаторов электронного блока управления рулевого колеса и снимите электронный блок рулевого колеса с электроподогревом.

8. Выверните 4 винта крепления накладок рулевого колеса и снимите накладки.

9. Снимите фиксаторы подушки безопасности.



Сборка


1. Установите фиксаторы подушки безопасности.

2. Установите накладки и закрепите их винтами.

3. На моделях с электроподогревом рулевого колеса: Расположите блок управления рулевого колеса с электроподогревом, присоедините колодку разъема и установите блок на место. Закрепите колодки разъемов в фиксаторах.

4. Убедитесь, что колеса автомобиля повернуты в положение прямолинейного движения, а токосъемник заблокирован в правильном положении.

5. Осторожно установите рулевое колесо, обспечив зацепление с токосъемником и правильное расположение относительно рулевой колонки.

6. Установите винт крепления рулевого колеса и затяните его с моментом 63 Н·м.

7. На моделях с электроподогревом рулевого колеса: Присоедините колодку разъема узла повторного токосъемника.

8. Установите подушку безопасности водителя.
