Range Rover 3. Автоматическая коробка передач и гидротрансформатор АКПП ZF 5HP24

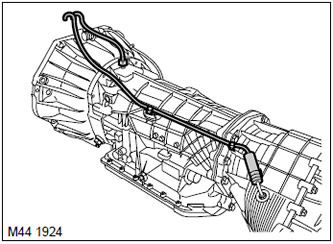

Демонтаж 1. Снимите автоматическую трансмиссию в сборе. 2. Снимите коробку передач в сборе с раздаточной коробкой и опустите ее на подставку.
3. Освободите шланг вентиляции картера раздаточной коробки из фиксаторов. 4. Отсоедините шланг вентиляции от коробки передач.

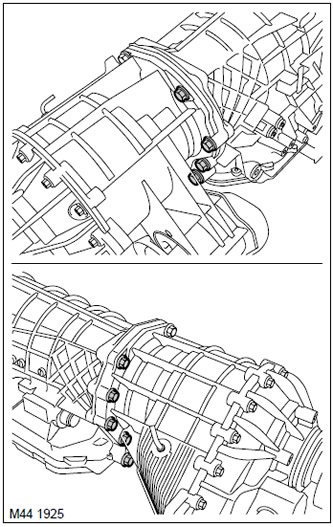

5. Выверните 9 винтов типа Torx и снимите раздаточную коробку.

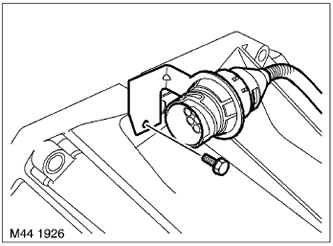

6. Выверните винт, крепящий кронштейн разъема выключателя блокировки и освободите провода от коробки передач.

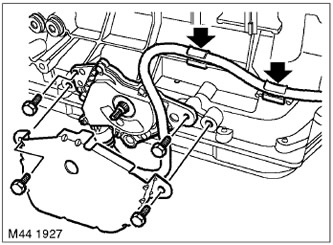

7. Выверните два винта крепления щитка выключателя блокировки и снимите щиток. 8. Выверните два винта крепления выключателя блокировки к коробке передач и снимите выключатель. Сборка 1. Очистите выключатель блокировки и сопрягаемую поверхность коробки передач. 2. Установите выключатель блокировки, заверните винты крепления и затяните их с моментом 10 Н·м. 3. Установите щиток выключателя блокировки, заверните винты крепления и затяните их с моментом 10 Н·м. 4. Установите провода выключателя блокировки, заверните винт прижима разъема и затяните его с моментом 10 Н·м. 5. Очистите стыковочную поверхность раздаточной коробки, установочные штифты и отверстия под них. 6. Совместите раздаточную коробку с автоматической коробкой передач, заверните винты типа Torx и затяните их с моментом 43 Н·м. 7. Присоедините вентиляционный шланг к коробке передач. 8. Закрепите шланг вентиляции картера раздаточной коробки в фиксаторах на картере автоматической коробки передач. 9. Снимите автоматическую коробку передач в сборе с раздаточной коробкой с подставки и установите на домкрат для подъема трансмиссии. 10. Установите на место автоматическую трансмиссию в сборе.
